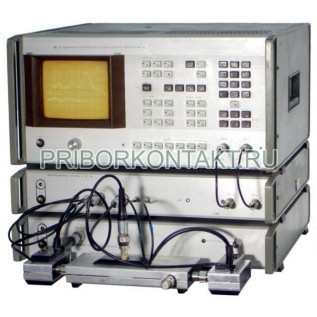

Измеритель комплексных коэффициентов передачи Р4-45

Р4-45

Измеритель комплексных коэффициентов передачи и отражения Р4-45

Также этот прибор может называться: Р445, Р4 45, Р-445, Рч-45, r445, r4 45, r-445, r4-45, p4-45, p445, p4 45.

Р4-45 измеритель комплексных коэффициентов передачи отражения предназначен для панорамного измерения модуля и фазы коэффициентов отражения и передачи, КСВН, полных вход­ных сопротивлений, ГВЗ волноводных СВЧ-устройств с воспроизведением их частотных зависимостей на экране ЭЛТ в декартовой и полярной системах координат и цифровым отсчетом измеряемых величин.

Технические характеристики Р4-45:

Диапазон рабочих частот - от 1,5 ГГц до 18 ГГц.

Пределы допускаемой основной погрешности отсчета частоты - ±0,1%.

Пределы измерения:

- KCBН - от 1,05 до 5;

- модуля коэффициента отражения - от 0 до 1;

- модуля коэффициента передачи - от +30 дБ до -60 дБ;

- фазы коэффициента отражения передачи - от 0 до ±180°;

- ГВЗ - ±(3+0,6f/ΔF)%.

Потребляемая мощность Р4-45- 600 В·А.

Индикация модуля коэффициента передачи - не более -70 дБ.

Пределы допускаемой основной погрешности измерения в волноводном канале:

- KCBН - ±4К%;

- фазы коэффициента отражения - ±(10/К+2)°;

- модуля коэффициента передачи - ±(0,03/А_x+0,3) дБ;

- фазы коэффициента передачи - ±0,1°.

Пределы допускаемой основной погрешности измерения в коаксиальном канале:

- КСВН - ±4К%;

- фазы коэффициента отражения ±(12/К+2)°;

- модуля коэффициента передачи - ±(0,03/А_x+0,5) дБ;

- фазы коэффициента передачи - ±(0,1/А_x+6)°.

СВЧ-тракт - 72×34 мм; 58×25 мм; 48×24 мм; 40×20 мм; 35×15 мм; 28,5×12,6 мм; 23×10 мм; 16×8 мм; 7/3,04 мм.

Габаритные размеры прибора измеритель Р4-45:

- индикатора и генератора - 488×505×173 мм;

- преобразователя частоты - 488×505×93 мм.

Масса - не более 59 кг.

Встроенный в измерители Р4-45 микропроцессор обеспечивает высокую сте­пень автоматизации обработки измерительной информации и управления процессами измерений, самодиагностику, возможность одновременного наблюдения частотных характеристик коэффициента отражения и передачи, запоминание частотной характеристики эталонного объекта и сравнение с характери­стиками измеряемых объектов.
