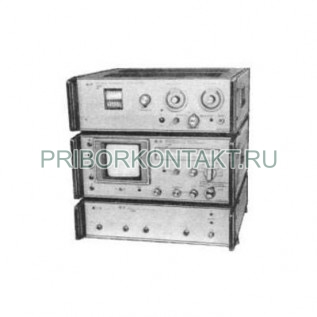

Измеритель комплексных коэффициентов передачи Р4-11

Также этот прибор может называться: Р411, Р4 11, Рч-11, r4-11, r411, r4 11, р4-11, р411, р4 11.

Р4-11 измеритель комплексных коэффициентов передач предназначен для измерения комплексных коэффициентов передачи и отражений сигналов четырехполюсников в определенном диапазоне частот.

Измерители Р4-11 состоят из собственно измерителя и генератора качающейся частоты (ГКЧ).

Диапазон рабочих частот - от 1 МГц до 1250 МГц.

Диапазон измерения разбит на два частотных поддиапазона:

- I поддиапазон - от 1 МГц до 610 МГц;

- II поддиапазон - от 610 МГц до 1250 МГц.

Диапазон измерения ослабления - от -60 дБ до +10 дБ.

Диапазон измерения фазового угла - от 0 до ±180°.

Измерители Р4-11 перекрывают диапазон частот - от 0,11 ГГц до 4 ГГц.

Волновое сопротивление - 50,75 Ом.

Диапазон измерения КСВ - от 1,05 до 2.

Погрешность измерения ослабления - ±(0,5+0,05?А) дБ.

Погрешность измерения фазового угла - ±(1+0,02??+0,2?А)°.

Погрешность измерения КСВ, в полосе частот 320 МГц - ±(5?К+3)%.

Погрешность измерения фазы коэффициента отражения:

- в полосе частот не более 320 МГц - ±(12/К+7)°;

- на частоте калибровки - ±(12/К+3)°.

Погрешность измерения частоты для Р4-11:

- на I поддиапазоне - ±(0,015?F+0,5) МГц;

- на II поддиапазоне - ±0,005?F МГц.

Питание от сети переменного тока:

- напряжением - 220±22 В;

- частотой - 50±0,5 Гц.

Потребляемая мощность - 180 В?А.

Габаритные размеры:

- измерителя - 480?320?420 мм;

- ГКЧ - 480?160?420 мм.

Масса:

- измерителя - не более 40 кг;

- ГКЧ - не более 18 кг.

Работа измерителя Р4-11 основана на методе двойного преобразования частоты в СВЧ диапазоне с использованием сдвига частоты. Измерения проводятся в коаксиальном тракте с индикацией исследуемых параметров в декартовых или полярных координатах, непосредственно по экрану электронно-лучевой трубки. Прибор позволяет точно отсчитывать частоту по волномеру.

Значение КСВ или модуля передачи можно отсчитывать по шкале прибора.

Измерители Р4-11 комплексных коэффициентов передач являются комбинированными приборами, позволяющими измерять все S-параметры четырехполюсников с панорамной индикацией величин.

Температура окружающего воздуха - от +5° С до +30° С.

Относительная влажность при +30° С - до 95%.
