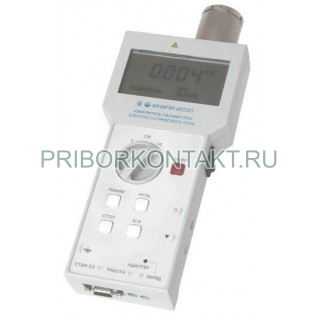

Измеритель параметров электростатического поля ИПЭП-1

Также этот прибор может называться: ИПЭП1, ИПЭП 1, ИПЕП-1, ИПЕП1, ИПЕП 1.

Измеритель параметров электростатического поля ИПЭП-1 бесконтактно измеряет потенциал, напряженности электростатического поля и поверхностную плотность электрических зарядов электростатически заряженных объектов.

Сфера применения: контроль параметров электростатического поля, в частности, определения потенциала и напряженности электростатического поля вблизи заряженных плоских поверхностей, а также поверхностной плотности электрических зарядов электростатически заряженных объектов в различных отраслях науки и промышленности.

Технические характеристики ИПЭП-1:

Диапазон измерений потенциала:

- при расстоянии до объекта 2 см - от ±0,02 кВ до ±10 кВ;

- при расстоянии до объекта 10 см - от ± 0,1 кВ до ±50 кВ.

Диапазон измерений напряженности электростатического поля - от ±2 кВ/м до 1000 кВ/м.

Диапазон измерений поверхностной плотности электрических зарядов - от ±2·10^-8 Кл/м² до ±1·10^-5 Кл/м².

Пределы погрешности измерения потенциала - от ±5% до ±10%.

Пределы дополнительной погрешности (погрешность лазерного указателя) - ±5%.

Скорость обмена информацией измерителя - 4800 бит/с.

Формат индикации ИПЭП-1 - 3 1/2 разряда.

Габаритные размеры - 268×106×48 мм.

Масса - не более 0,7 кг.

Суть работы основывается на методе периодического экранирования приемного электрода. Кроме того обеспечивается обмен информацией по последовательному асинхронному интерфейсу типа RS-232С.

Условия эксплуатации ИПЭП-1:

Температура окружающей среды:

- рабочая - от 5º С до 40º С;

- нормальная - 20±5º С.

Относительная влажность воздуха, при температуре 25º С:

- рабочая - до 80%;

- нормальная - от 30% до 80%.

Атмосферное давление ИПЭП-1 - от 84 кПа до 106,7 кПа (от 630 мм рт.ст. до 800 мм рт.ст.).

Напряжение:

- сети переменного тока - 220±22 В;

- батареи - от 4,5 В до 5,5 В.

Частота сети переменного тока - 50±0,5 Гц.

Потребляемая мощность измерителей- не более 6 В·А.

Средняя наработка на отказ - не менее 15000 ч.

Предприятие-изготовитель предоставляет гарантию соответствия приборов измерители параметров электростатического поля ИПЭП-1 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
