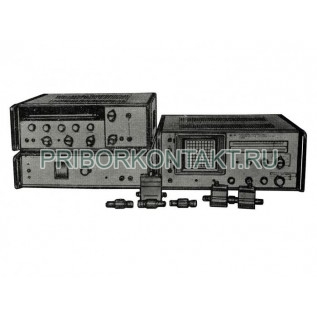

Измеритель комплексных коэффициентов передачи Р4-23

Также этот прибор может называться: Р4 23, Р423, Рч-2з, r4-23, r4 23, r423, p4-23, p4 23, p423.

Р4-23 измеритель комплексных коэффициентов передачи предназначен для измерения модуля и фазы коэффициентов отражения и передачи, сопротивлений коаксиальных СВЧ устройств с воспроизведением их частотных зависимостей на экране осциллографического индикатора в декартовой или полярной системах координат, а также для измерения S-параметров маломощных полупроводниковых СВЧ устройств и входных параметров антенных устройств.

Измерители Р4-23 имеют три сменных блока: генератор качающейся частоты (ГКЧ); индикатор комплексных коэффициентов передачи; преобразователь частоты.

Диапазон частот - от 1 ГГц до 4 ГГц.

Волновое сопротивление измерительного тракта - 50 Ом.

Сечение волновода - 7/3 мм.

Погрешность отсчета частоты - ±0,2%.

Пределы измерения КСВН - от 1,05 до 2.

Пределы индикации КСВН - не менее 1.

Погрешность измерения КСВН - ±5?К%.

Пределы измерения фазы коэффициента отражения - от -180° до +180°.

Погрешность измерения фазы коэффициента отражения - ±(12/К+4)°.

Пределы измерения коэффициента передачи Р4-23 - от -70 дБ до +10 дБ.

Погрешность измерения модуля коэффициента передачи - ±(0,03?|А_х|+0,7) дБ.

Пределы измерения фазы коэффициента передачи - от -270° до +270°.

Погрешность измерения фазы коэффициента передачи - ±(0, 1?|А_х|+0,02?|?_х|+5°).

Уровень входной мощности - 10^-6 Вт.

Питание от сети переменного тока:

- напряжением - 220±22 В;

- частотой - 50±0,5 Гц.

Потребляема мощность Р4-23 измерителя - 250 В?А.

Габаритные размеры:

- ГКЧ - 480?420?160 мм;

- индикатора - 480?420?200 мм;

- преобразователя частоты - 480?420?120 мм.

Масса прибора:

- ГКЧ - 23 кг;

- индикатора - 24 кг;

- преобразователя частоты - 18 кг.

Температура окружающего воздуха - от +15° С до +25° С.

Относительная влажность - 65±15%.

Атмосферное давление - 100±4 кПа.
