Частотомер Ч7-9

Ч7-9

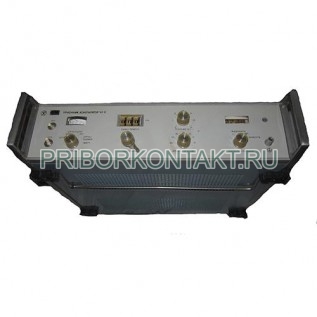

Приемник-компаратор фазовый Ч7-9

Также этот прибор может называться: Ч79, Ч7 9, Ч-79, Ч 79, Ch7-9, Ch7 9, Ch79.

Ч7-9 приемник-компаратор фазовый предназначен для определения отклонений частоты кварцевых или атомных стандартов по отношению к частоте сигналов образцовых ча­стот, передаваемых радиостанциями.

При измерении отклонений частоты не требуется постоянный контроль оператора.

Приемники-компараторы Ч7-9 используются для синхронизации хода часовых систем, исследования изменений фазы радиосигнала на трассе распространения радиоволн. Благодаря наличию следящей системы электромеханического типа осуществляется автоматическое сравнение фаз сличаемого сигнала местного источника и принятого эталонного радиосигнала. Информация о сдвиге фаз выдается в цифровой (механический счетчик) и аналоговой (самописец) формах.

Прибор Ч7-9 имеет три основных узла: приемник, синтезатор частоты и следящую систему.

Технические характеристики Ч7-9:

Принимаемые частоты - от 10 кГц до 29,9 кГц (с дискретностью 0,1 кГц).

Относительное отклонение частоты - 1·10^-7.

Относительная погрешность отклонения частоты - 5·10^-11.

Частота входного сигнала стандарта частоты - 0,1 МГц, 1 МГц, 5 МГц.

Частоты сигналов местного сличаемого источника - 100 кГц.

Частота образцовых принимаемых сигналов - от 10 кГц до 29,9 кГц (дискретно 0,1 кГц).

Максимальное измеряемое относительное отклонение частот - 1·10^-7.

Относительная погрешность измерения частоты за 1 сут. - 5·10^-11.

Уровень входного сигнала (на нагрузке 1 кОм) - от 0,5 до 1,5.

Потребляемая мощность - 50 В·A.

Питание от сети переменного тока:

- частотой - 50+0,5 Гц, напряжением - 220±22 В;

- частотой - 400 Гц, напряжением - 220 В ±5%; 115 В ±5%.

Питание от источника постоянного тока напряжением - 27±3 В.

Входное сопротивление - 1 кОм.

Выходное напряжение, пропорциональное разности фаз сличаемых сигналов - от 0 В до 13 В.

Напряжение выходного сигнала частотой 100 кГц, синхронизированного с эталонной частотой - не менее 3 В.

Выходное сопротивление - 1 кОм.

Габаритные размеры Ч7-9 - 480×135×490 мм.

Масса - 24 кг.

Условия эксплуатации Ч7-9:

Температура - от +5° С до +50° С.

Относительная влажность при +40° С - до 98%.
