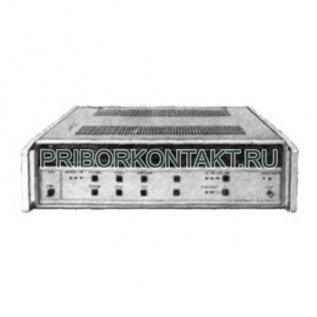

Частотомер Ч7-37

Также этот прибор может называться: Ч737, Ч7 37, 47-з7, ch7-37, ch737, ch7 37.

Ч7-37 синхронометр кварцевый предназначен для формирования шкал времени и определения с высокой точностью моментов свершения событий в реальном масштабе времени.

Частота синхронизации:

- от внешнего источника сигнала - 1 МГц; 5 МГц;

- от внутреннего кварцевого генератора - 5 МГц.

Параметры синусоидальных выходных сигналов:

- частота - 5 МГц; 1 МГц;

- напряжение, при сопротивлении 200 Ом - 0,5 В.

Параметры импульсных выходных сигналов:

- частота - 1 кГц; 10 кГц; 100 кГц; 1 Гц; 10 Гц; 100 Гц; 1/10 Гц; 1/60 Гц;

- напряжение, при сопротивлении 50 Ом - 3 В.

Пределы измерения временного сдвига шкал времени - от 0,1 мкс до 999999,99 мкс.

Разрешающая способность для синхронометра Ч7-37 - 0,01 мкс.

Погрешность формирования шкалы времени - не более 10 нс.

Питание от сети:

- напряжением - 220±22 В;

- частотой - 50±0,5 Гц.

Питание от источника постоянного тока напряжением - 27±3 В.

Потребляемая мощность Ч7-37 - 50 В?А.

Габаритные размеры - 120?480?555 мм.

Масса - не более 17 кг.

Синхронометры Ч7-37 работают по принципу деления частоты высокостабильного опорного сигнала (внутреннего кварцевого генератора или внешней меры частоты) с 5 МГц до 1 Гц, счета секундных импульсов счетчиком времени в секундах, минутах, часах, индикации текущего времени в цифровой форме с выдачей сигналов времени различных видов. Прибор имеет выход на КОП.
