Ч7-12

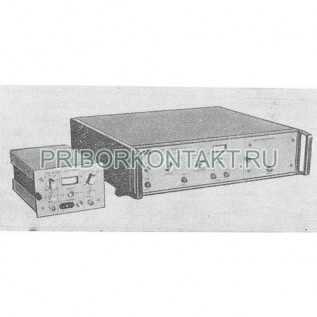

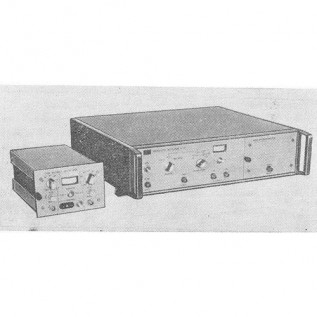

Компаратор Ч7-12 частотный (Ч712, Ч7 12, Ч-712, Ч 712)

Компаратор Ч7-12 частотный предназначен для измерения нестабильности частоты и фазы высокостабильных источников сигналов. В комплекте с электронно-счетным частотомером, анализатором спектра, самопишущим микроамперметром и измерителем частоты обеспечивает следующие измерения: разность частот двух сигналов, долговременную и кратковременную нестабильность частоты, девиацию частоты в определенной полосе частот.

Может оценивать распределение спектральной плотности флуктуации фазы колебаний, а также производить быструю и точную подстройку частоты источника сигналов по местному стандарту частоты. Высокая разрешающая способность компаратора Ч7-12 позволяет использовать его для измерения паразитной фазовой модуляции высокостабильных источников сигналов.

Технические характеристики приборов компараторы Ч7-12 частотные:

Частота входных сигналов - 1МГц-5МГц (при максимальном отклонении частоты от номинала не более ±1?10^-6);

Напряжение входного сигнала Ч7-12 - 0,5В-1,5В;

Коэффициенты умножения разности частот входных сигналов (N) - 10, 10², 10³, 10⁴ (1МГц) и 2, 20, 200, 2000 (5МГц);

Параметры выходных сигналов:

?? - разность частот выходных сигналов;

Нестабильность частоты, вносимая компаратором:

Отношение мощности сигнала к мощности шума, вносимого компаратором Ч7-12, при полосе анализа 6Гц±2Гц, дБ:

Входное сопротивление на всех входах - 150 Ом;

Входная емкость - 150пФ;

Потребляемая мощность - 15В?А;

Питание Ч7-12 - 220В, 50Гц;

220В и 115В, 400Гц и ±27В (батарея);

Габаритные размеры - 495х136х480мм;

Масса - 15кг.
