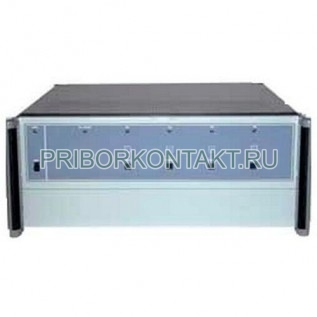

Ч7-48

Также этот прибор может называться: Ч7 48, Ч748, 47-48, ch7-48, ch7 48, ch748.

Ч7-48 блок компараторов фазовых предназначен для сличения частот выходных сигналов стандартов времени и частоты.

Принцип действия прибора основан на преобразовании сличаемых сигналов с частотой 5 МГц или 100 МГц в импульсные сигналы частоты 1 Гц с увеличением относительной нестабильности частоты в 104 раза, которая может быть измерена с помощью внешнего измерителя интервалов времени.

Блок Ч7-48 может быть выполнен на входные частоты 5 МГц; 100 МГц; 5 и 100 МГц (всего 4 канала).

Номинальные значения сличаемых частот - 5 МГц; 100 МГц.

Число независимых каналов сличения - 4.

Отклонение от номинального значения - не более 3,5·10^-7.

Коэффициент умножения относительной нестабильности частоты - 104.

Среднеквадратическое значение напряжения входных сигналов - 1±0,2 В.

Относительная разность сличаемых частот - не более 10^-10.

Относительная разность сличаемых при измерениях нестабильности частоты за 1 с - не более 10^-8.

Температурный коэффициент изменения фазы в интервале рабочих температур:

- при частоте 5 МГц - не более 20 пс/° С;

- при частоте 100 МГц - не более 10 пс/° С.

Среднеквадратическая погрешность сличения частот Ч7-48:

- при частоте 5 МГц и интервале в 1 с - не более 2·10^-13;

- при частоте 10 МГц и интервале в 1 ч - не более 2·10^-13;

- при частоте 5 МГц и интервале в 1 с - не более 6·10^-16;

- при частоте 10 МГц и интервале в 1 ч - не более 4·10^-16.

Погрешность измерения при интервале времени измерения 1 ч гарантируется при изменении температуры окружающей среды в пределах - не более ±1° С.

Питание от сети переменного тока:

- напряжение - 220±22 В;

- частота - 50 Гц.

При отключении сети прибор автоматически переключается на питание от внешнего источника постоянного тока напряжением - от 22 В до 30 В.

Переключение происходит без дополнительной погрешности.

Потребляемая мощность:

- от сети переменного тока - 70 В?А;

- от источника постоянного тока - 50 Вт.

Габаритные размеры - 480?200?555 мм.

Масса - не более 27 кг.

Температура окружающего воздуха - от +5° С до +50° С.

Относительная влажность воздуха при +25° С - до 98%.

Блоки Ч7-48 применяются как эталонные комплексы времени и частоты, а также автоматизированные измерительные системы.
