Описание товара

Ч7-15

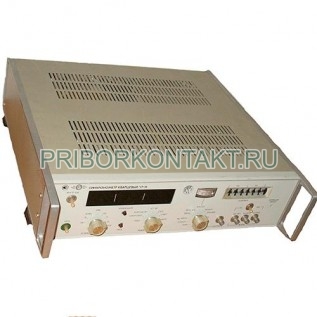

Синхронометр Ч7-15 (Ч7 15; Ч715; Ч 7-15; Ч 7 15; Ч-7-15; Ч-7 15)
Синхронометр Ч7-15 - прибор, предназначенный для формирования шкал времени и определения с высокой точностью моментов свершения событий в реальном масштабе времени.
Выдаваемые сигналы времени:
- I шкала времени - импульсы положительной полярности с периодом повторения 1 с, длительностью 10мкс - 20мкс;
- II шкала времени - импульсы положительной полярности с периодом повторения 1с или 100мс, длительностью 1мс±100мкс; задержка в пределах 0мс - 999мс относительно шкалы времени;
- III шкала времени - импульсы положительной полярности с периодом повторения 1с или 100мс, длительностью 10мкс - 20мкс; задержка в пределах 0 - 999990мкс относительно шкалы времени;
- маркер - импульс положительной полярности с периодом повторения 1с или 100мс, длительностью 3мкс - 5мкс.

Питание - сеть 220В, 50Гц.
Потребляемая мощность - 35Вт.
Габариты - 480×120×420мм.
Масса - 14кг.
Принцип действия Ч7-15

В приборе Ч7-15 применен цифровой метод формирования задержки, обеспечивающий особо высокую точность и оперативность измерений. Прибор переносный, настольного типа, полуавтоматический.
Синхрометр Ч7-15 работает по принципу деления синхронизирующей частоты 5,МГц 1МГц или 0,1МГц до 1Гц и счете секундных импульсов счетчиком времени. Базовым элементом при построении делителя частоты и счетчика времени является счетный триггер в микросхемном исполнении.
Технические характеристики Ч7-15

Синхронометры Ч7-15 используются в хранителях времени для формирования и выдачи информации о текущем времени в различных формах:
- в импульсной - в виде шкалы времени с одновременной выдачей фиксированных частот;
- в потенциальной - в виде параллельного двоично-десятичного кода 1-2-4-8, несущего информацию о десятках и единицах часов, минут, секунд, сотнях, десятках и единицах миллисекунд и микросекунд;
- в цифровой - на световом табло с разрешением 1 с.

Синхронометры Ч7-15 в режиме синхронизации сигналом внутреннего кварцевого генератора имеют такие характеристики:
- частота - 5МГц;
- пределы перестройки частоты - ±0,04мкГц;
- среднеквадратическая относительная случайная вариация частоты за сутки после 72 часов непрерывной работы - не более 2×10-9.

В режиме синхронизации сигналом синусоидальной формы от внешнего источника:
- опорная частота - 5МГц; 1МГц или 0,1МГц;
- входное напряжение - 0,5В - 2В (эфф);
- входное сопротивление - 200Ом.

Для синхронометров Ч7-15 параметры выходных синусоидальных сигналов стандартных частот 5МГц, 1МГц или 0,1МГц следующие:
- уровень - не более 0,5В (эфф);
- сопротивление - 200Ом.

Синхронометр Ч7-15 имеет такие параметры выходных импульсных сигналов стандартных частот 100кГц; 10кГц;1 кГц; 100Гц; 10Гц; 1Гц; 0,1Гц:
- полярность - положительная;
- длительность - 4мс±1,5мс; 20мс±2мс; 200мкс±20мкс; 2мс±200мкс; 200мс±20мс; 2с±200мс;
- амплитуда - не более 3В;
- сопротивление нагрузки и емкость - 300Ом, 300пФ.
