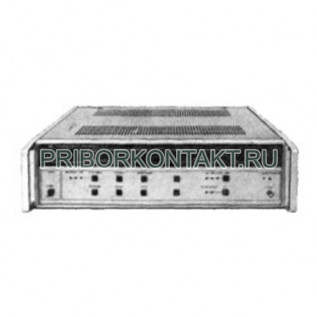

Приемник-компаратор Ч7-38 (Ч738, Ч7 38, Ч-738, Ч 738, Ч 7 38)

Приемник-компаратор Ч7-38 предназначен для определения отклонения частоты кварцевых или атомных мер частота по отношение к частоте сигналов образцовых (эталонных) частот, передаваемых радиостанциями сверхдлинных и длинных волн.

Основные области применения:

- исследование, разработка и производство кварцевых и квантовых генераторов;

- проверка кварцевых и атомных мер частоты в метрологических лабораториях;

- исследование процессов распространения радиоволн;

- синхронизация мер частоты и времени в системах единого времени и радионавигационных системах.

Технические характеристики приборов приемник-компараторы Ч7-38:

Рабочие условия эксплуатации:

- температуро окружающей среды - от -10?С до +50°С ( от 263К до 323К);

- относительная влажность воздуха - до 98% при температуре +25°С (298К);

- напряжение сети - 220В±22В частотой 50Гц и 115В±6В и 220В±11В частотой 400Гц±10Гц;

- источник постоянного тока напряжениям +(27В±3В);

- атмосферное давление - от 61,3кПа до 104кПа (от 460мм.рт.ст до 780мм рт.ст.).

Диапазон частот сигналов, принимаемых прибором приемник-компаратор Ч7-38:

- 5кГц-79,9кГц и 66,(6)кГц - без конвертера с шагом перестройки 0,1кГц;

- 178кГц-287,8кГц - с конвертером с шагом перестройки 0,2кГц.

Чувствительность прибора приемник-компаратор Ч7-38 не хуже:

- 0,1мкВ - в диапазоне частот 5кГц-79,9кГц и 66,(6)кГц;

- 10мкВ - в диапазоне частот 178кГц-287,8кГц.

Полоса пропускания приемника - 15Гц-30Гц.

Избирательность прибора приемник-компаратор Ч7-38 не хуже:

- 80дБ - по зеркальному каналу в диапазоне частот 5кГц-79,9кГц и66,(6)кГц;

- 16дБ - по зеркальному каналу в диапазоне 178кГц-287,8кГц;

- 40дБ - по соседнему каналу (при отстройке на ±100Гц от частоты принимаемого сигнала).

Ослабление аттенюатора прибора приемник-компаратор Ч7-38 - от 0дБ до 80дБ с шагом 10дБ.

Погрешность установки ослабления аттенюатора - не более ±4дБ.

При напряжении сигнала на входе AI в пределах 20мкВ-60мкВ прибор обеспечивает индикацию перегрузки широкополосного тракта приемника.

При напряжении сигнала на входе прибора AI в пределах 0,3мкВ-3мкВ прибор обеспечивает индикацию перегрузки тракта промежуточной частоты приемника.

Входное сопротивление прибора приемник-компаратор Ч7-38 по входу AI - 25 Ом-100 Ом.

Устройство защиты (ограничитель) входного тракта приемника от высоковольтных сигналов ограничивает входной сигнал на уровне, не превышающем 0,6В.

Прибор выдает следующие выходные сигналы:

- импульсы частотой 2кГц; 1МГц; 128кГц-207,9кГц с шагом 0,1кГц; 130кГц; 100Гц с размахом не менее 2В, на нагрузке 1 кОм;

- на разъеме АПЧ - напряжение постоянного тога, изменяющееся от -(4В±1В) до +(4В±1В), на нагрузке 10 кОм.

Прибор приемник-компаратор Ч7-38 имеет следующие режимы работы: "Блокировка", "Звук, сигнал", "Компенсация", "Больше", "Меньше", "Стоп", "Измерение", "Сброс".

Предел допускаемого значения относительной погрешности сличения частот местного и принимаемого г сбором сигнала по результатам фазових измерений не превышает ±5?10^-12 при времени измерения 24 часа и ±5?10^-13 при времени измерения 10 суток.

Прибор приемник-компаратор Ч7-38 работает от синусоидального сигнала местного стандарта частоты о параметрами:

- частота - 0,1МГц, 1МГц, 5МГц, 10МГц;

- относительное отклонение частоты от номинального значения - не более 5?10^-7;

- уровень сигнала от 0,5В до 3В на нагрузке 50 Ом.

Прибор выдает информацию о набеге фазы в параллельном 24-разрядном двоично-десятичном коде.

При переходе питания прибора приемник-компаратор Ч7-38 от сети переменного тока к питанию от постоянного тока и обратно прибор выдаёт цифровую информацию без сбоев.

При питании от внешнего источника постоянного тока +(27В±3В) возможны пораженные точки канала приема на частотах 20кГц±2кГц, 40кГц±4кГц, 60кГц±6кГц, 75,9кГц±4кГц.

Интерфейс прибора приемник-компаратор Ч7-38 обеспечивает:

- интерфейсные функции в соответствии с таблицей 1;

- выдачу информации в канал общего пользования (КОП) о результатах измерения набега фазы исследуемого сигнала в секундах.

Таблица 1 Интерфейсные функции прибора приемник-компаратор Ч7-38

Прибор обеспечивает технические характеристики после времени установления рабочего режима, равного 15 минутам.

Нормальные условия эксплуатации прибора приемник-компаратор Ч7-38:

- температура - 20?С±5?С (293К±5К);

- относительная влажность воздуха при температуре 25?С - 65%±15%;

- атмосферное давление - 100кПа±4кПа (750мм.рт.ст.±30мм.рт.ст.);

- параметры сети:

- напряжение - 220В±4,4В;

- частота - 50Гц±0,5Гц.

Предельные условия эксплуатации приборов приемник-компараторы Ч7-38:

- температура - от -60?С до +65?С ( от 213К до 338К);

- относительная влажность воздуха при температуре 25?С - 98%;

- атмосферное давление - 12кПа (90мм.рт.ст.).

Прибор приемник-компаратор Ч7-38 сохраняет свои технические характеристики в пределах норм, в рабочих условиях эксплуатации, а также после пребывания в предельных условиях с последующей выдержкой в нормальных или рабочих условиях в течение 2 часов.

Прибор допускает непрерывную работу в рабочих условиях в течение 24 часов при сохранении технических характеристик.

Наработка на отказ прибора приемник-компаратор Ч7-38 - не менее 4500 часов.

Срок службы - 10 лет.

Технический ресурс прибора приемник-компаратор Ч7-38 - 10000 часов.

Габаритные размеры в миллиметрах и масса прибора в килограммах приведены в таблице 2.

Таблица 2 Габаритные размеры в миллиметрах и масса прибора приемник-компаратор Ч7-38 в килограммах
