Частотомер Ч7-39

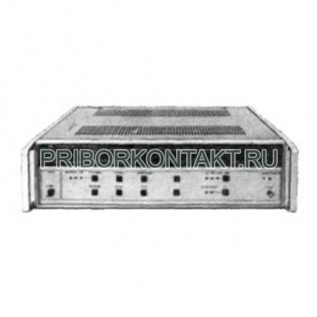

Компаратор Ч7-39

Компаратор Ч7-39 предназначен для измерения действительного значения частоты и ее отклонения, а также для оценки спектральной плотности мощности фазовых шумов синусоидальных сигналов. Прибор рассчитан на работу в диапазоне частот 1 МГц-50 МГц и применяется при поверке, испытаниях и исследовании высокостабильных источников частоты.

Назначение и применение

Ч7-39 используется в службе единого времени и частоты при периодической поверке, регулировке и испытаниях кварцевых генераторов и квантовых стандартов частоты. В лабораторной и стендовой практике компаратор применяют для сравнительных измерений и анализа стабильности частоты, а также для контроля фазового шума на низких отстройках.

Принцип работы

Работа прибора основана на переносе фазовой информации исследуемого и образцового сигналов на низкую промежуточную частоту. Преобразование выполняется смесителями с использованием общего гетеродина, после чего разность фаз измеряется цифровым устройством. Встроенный цифровой измерительный тракт поддерживает передачу данных и интеграцию в измерительные системы через КОП.

Функции и особенности

• измерение действительного значения частоты и отклонения частоты синусоидальных сигналов;
• оценка спектральной плотности мощности фазовых шумов в полосе анализа 20 Гц-20 кГц;
• работа с внутренним и внешним гетеродином в зависимости от частоты входных сигналов;
• возможность выдачи измерительной информации через КОП для автоматизации измерений.

Технические характеристики

Эксплуатационные особенности

Для получения корректных результатов важно обеспечить согласование по входу 100 Ом и подачу сигнала с уровнем 0,5-1,5 В. При измерениях на фиксированных частотах 1, 5 и 10 МГц удобно использовать внутренний гетеродин, а для остального диапазона 1-50 МГц применяется внешний гетеродин. Подключение к КОП упрощает протоколирование и проведение серийных измерений в составе стенда.

Преимущества применения

• измерения и сравнительный анализ источников частоты в диапазоне 1-50 МГц;
• нормированные показатели нестабильности частоты на интервалах 1, 10 и 100 с;
• контроль эквивалентного фазового шума до -130 дБ/Гц в полосе 20 Гц-20 кГц;
• поддержка работы с внутренним и внешним гетеродином под разные сценарии измерений;
• возможность автоматизации через КОП.
