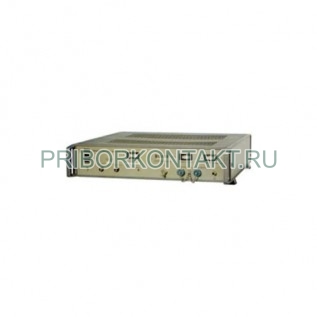

Приемник-компаратор фазовый Ч7-10

Ч7-10

Приемник-компаратор фазовый Ч7-10

Также этот прибор может называться: Ч710, Ч7 10, Ч-710, Ч 710, Ch7-10, Ch7 10, Ch710.

Ч7-10 приемник-компаратор фазовый предназначен для определения отклонений частоты кварцевых или атомных стандартов по отношению к частоте сигналов образцовых ча­стот, передаваемых радиостанциями.

При измерении отклонений частоты не требуется постоянный контроль оператора.

Приемники-компараторы Ч7-10 используются для синхронизации хода часовых систем, исследования изменений фазы радиосигнала на трассе распространения радиоволн.

Благодаря наличию следящей системы электромеханического типа осуществляется автоматическое сравнение фаз сличаемого сигнала местного источника и принятого эталонного радиосигнала. Информация о сдвиге фаз выдается в цифровой (механический счетчик) и аналоговой (самописец) формах.

Прибор Ч7-10 имеет три основных узла: приемник, синтезатор частоты и следящую систему.

Технические характеристики Ч7-10:

Значения эталонных частот принимаемых сигналов - 66,6(6) кГц и 200 кГц.

Чувствительность - 1 мкВ.

Входное сопротивление приемного тракта - 50 Ом.

Уровень входных сличаемых сигналов - от 0,5 В до 1,5 В.

Сопротивление канала входных сличаемых сигналов - 1 кОм.

Погрешность сличения частот при отклонениях 10^-7 и менее ±5·10^-11 за время измерения 24 ч и ±1·10^-9 за 1 ч.

Частота выходного сигнала, синхронизированного с эталонной частотой - 100 кГц.

Напряжение выходного сигнала - не менее 3 В.

Выходное сопротивление канала 1 кОм.

Выходное напряжение, пропорциональное разности фаз сличаемых сигналов - от 0 В до 13 В.

Выходное сопротивление канала - 5 кОм.

Потребляемая мощность:

- сеть переменного тока - 30 В·A;

- сеть постоянного тока -18 Вт.

Питание от сети переменного тока:

- частотой - 50+0,5 Гц, напряжением - 220±22 В;

- частотой - 400 Гц, напряжением - 220 В ±5%; 115 В ±5%.

Питание от источника постоянного тока напряжением - 27±3 В.

Габаритные размеры Ч7-10 - 490×135×475 мм.

Масса - 22 кг.

Условия эксплуатации Ч7-10:

Температура - от -5° С до +50° С.

Относительная влажность при +40° С - до 98%.
