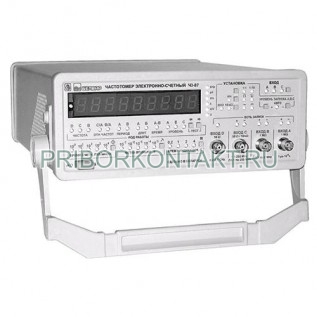

Частотомеры электронно-счетные Ч3-87

Также этот прибор может называться: Ч387, Ч3 87, ЧЗ-87, ЧЗ 87, ЧЗ87.

Ч3-87 частотомер электронно-счетный предназначен для измерений частоты и периода синусоидальных и импульсных сигналов, длительности импульсов, интервалов времени, отношения частот электрических сигналов, выдачи сигнала опорной частоты, а также информации о результатах измерений в персональный компьютер и управление от персонального компьютера.

Сфера применения: измерение и контроль частотно-временных параметров сигналов в различных областях науки и техники, а также при эксплуатации и производстве радиоэлектронной аппаратуры.

Технические характеристики Ч3-87:

Форма сигналов - синусоидальные, импульсные.

Вход А

Диапазон измеряемых периодов и длительностей - от 1 мкс до 10000 с.

Входное сопротивление - 1 МОм.

Входная емкость Ч3-87 - 50 пФ.

Уровень входного сигнала измеряемого частотомером:

- синусоидальной формы - от 30 мВ до 100 В;

- импульсной формы - от 0,1 В до 100В.

Вход В

Диапазон частот - от 0,1 Гц до 2 МГц.

Среднеквадратическое значение напряжения - от 0,02 В до 30 В.

Пиковое значение напряжения Ч3-87 - от ±0,1 В до ±40 В.

Входное сопротивление - 1 МОм.

Входная емкость - 50 пФ.

Вход С

Диапазон частот синусоидальных сигналов Ч3-87 - от 1 МГц до 250 МГц.

Частота следования импульсных сигналов:

- длительность фронта - не более 0,5 мкс;

- диапазон частот - от 0,1 Гц до 250 МГц;

- входное сопротивление - не менее 10 кОм;

- входная емкость - 30 пФ.

Уровень входного сигнала приборов частотомеры Ч3-87:

- среднеквадратическое значение напряжения синусоидального сигнала - от 0,03 В до 10 В;

- уровень помех - не более 5 мВ;

- пиковое значение напряжения импульсного сигнала - от ±0,1 В до ±10 В;

- уровень помех - не более ±10 мВ.

Длительность импульса входного сигнала - не менее 2 нс.

Уровень входных синусоидальных и импульсных сигналов:

- при входном сопротивлении - 50±5 Ом;

- среднеквадратическое значение напряжения - не более 3 В.

Время счета Ч3-87 по входам В и С - 1 мс, 10 мс, 10² мс, 10³ мс, 10⁴ мс.

Вход D

Диапазон частот синусоидальных сигналов - от 220 МГц до 2,7 ГГц.

Уровень входного сигнала частотомеров в диапазонах:

- от 220 МГц до 1 ГГц:

- среднеквадратическое значение - от 0,03 В до 1 В, при уровне помех - не более -25 дБ;

- от 1 ГГц до 2,7 ГГц:

- среднеквадратическое значение - от 0,02 мВт до 20 мВт, при уровне помех - не более -25 дБ.

Входное сопротивление - 50 Ом.

Время счета Ч3-87 по входу D - 64 мс, 640 мс, 6400 мс.

Номинальное значение частоты встроенного опорного генератора - 5 МГц.

Пределы допускаемой относительной погрешности по частоте - ±1·10^-7.

Допустимая погрешность действительного значения частоты - ±5·10^-9.

Единичный и усредненный периоды сигналов синусоидальной или импульсной формы

Вход - А, В.

Длительность импульсов - не менее 0,5 мкс.

Диапазон Ч3-87 - от 1 мкс до 10^-4 с (от 1 МГц до 10^-4 Гц).

Уровень входного сигнала:

- среднеквадратическое значение напряжения синусоидального сигнала - от 0,02 В до 30 В;

- пиковое значение напряжения импульсного сигнала - от ±0,1 В до ±40 В.

Число усредняемых периодов - 10⁰, 10¹, 10², 10³, 10⁴.

Период меток времени - 10^-7 с, 10^-6 с, 10^-5 с, 10^-4 с, 10^-3 с.

Частотомеры Ч3-87 измеряют отношение частот - вход В/вход А; вход С/вход А.

Диапазон высшей из сравниваемых частот:

- вход В - от 10^-4 Гц до 1 МГц;

- вход С - от 1 МГц до 250 МГц (синусоидальный сигнал), от 0,1 Гц до 250 МГц (импульсный сигнал).

Диапазон низшей из сравниваемых частот по входу А - от 10^-4 Гц до 1 МГц.

Длительность импульсов:

- входы - А, В;

- диапазон - от 1 мкс до 10⁴ с;

- частота следования - не более 500 кГц;

- уровень входного сигнала - от 0,1 В до 40 В;

Диапазон измерения интервалов времени Ч3-87 - от 1 мкс до 10⁴ с.

Уровень и длительность входных импульсных сигналов - 12.

Интерфейс - RS232С.

Габаритные размеры - 325×268×100 мм.

Масса - не более 4 кг.

В основе работы приборов частотомеры Ч3-87 лежит принцип, который основан на счетно-импульсном методе:

счетный блок подсчитывает количество поступающих на его вход импульсов в течение определенного интервала времени.

Условия эксплуатации Ч3-87:

Температура окружающей среды - от 5º С до 40º С.

Относительная влажность воздуха при температуре 25º С - 90%.

Атмосферное давление - от 84 кПа до 106,7 кПа.

Напряжение частотомера - 230±23 В.

Частота - 50±1 Гц.

Потребляемая мощность частотомеров - 25 В·А.
