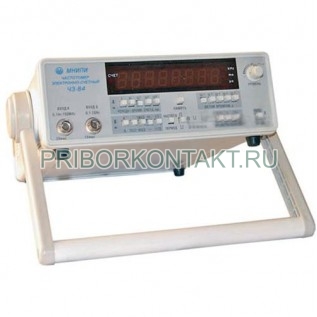

Частотомер электронно-счетный Ч3-84/2

Также этот прибор может называться: Ч3 84/2, Ч384/2, Ч3842, Ч3 84 2, Чз-84/2, Чз 84/2, Чз84/2, Чз842, Чз 84 2.

Ч3-84/2 частотомер электронно-счетный измеряет частоты, периоды синусоидальных и импульсных сигналов, а также длительности импульсов, отношения частот электрических сигналов и выдачи сигнала опорной частоты.

Сфера применения частотомера: наладка, контроль и ремонт измерительных приборов, а также систем различного назначения.

Технические характеристики Ч3-84/2:

Вход А

Диапазон частот - от 0,1 Гц до 150 МГц.

Диапазон измеряемых периодов (0,01 Гц - 10 МГц) - от 0,1 мкс до 100 с.

Диапазон измеряемых длительностей импульсов - от 1 мкс до 100 с.

Частота следования импульсов - не более 500 кГц.

Входное сопротивление - от 50 Ом до 1 МОм.

Уровень входных сигналов частотомера:

- синусоидальных (эффективное значение) - от 0,02 В до 10В;

- импульсных - от 0,05 В до 10 В.

Число усредняемых периодов (множитель периода) - 1, 10, 10², 10³, 10⁴.

Период меток времени Ч3-84/2 - 10^-7 с, 10^-6 с, 10^-5 с, 10^-4 с, 10^-3 с.

Входная ёмкость - не более 50 пФ.

Вход В

Диапазон частот - от 100 МГц до 1000 МГц.

Уровень входных сигналов - от 0,03 В до 1 В.

Входное сопротивление частотомеров - 50±2,5 МОм.

Относительная погрешность по частоте - ±2,5·10^-6/мес ; ±5·10^-6/год.

Относительное изменение частоты встроенного опорного генератора в диапазоне рабочих температур - не более ±2×10^-6.

Габаритные размеры - 262×88×320 мм.

Масса - не более 3 кг.

Работа приборов частотомеры Ч3-84/2 основана на счетно-импульсном принципе, суть которого в том, что счетный блок подсчитывает количество поступающих на его вход импульсов в течение определенного интервала времени.

Условия эксплуатации Ч3-84/2:

Температура окружающей среды - от 5º С до 40º С.

Относительная влажность воздуха при температуре 25º С - 90%.

Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт.ст. до 800 мм рт.ст.).

Напряжение сети переменного тока - 220±22 В.

Частота сети переменного тока Ч3-84/2 - 50±1 Гц.

Потребляемая мощность частотомера - не более 20 В·А.

Средняя наработка на отказ - не менее 10 000 ч.

Предприятие-изготовитель предоставляет гарантию соответствия выпускаемого частотомера Ч3-84/2 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
