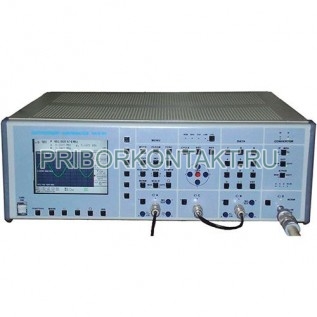

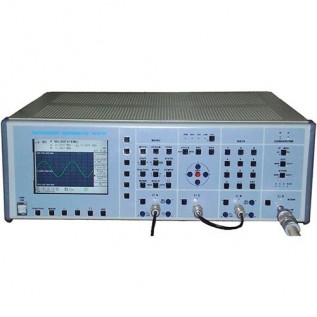

Частотомер Ч3-89

Ч3-89

Частотомер универсальный Ч3-89

Также этот прибор может называться: Ч389, Ч3 89, ЧЗ-89, ЧЗ89, ЧЗ 89, 4З-89, 4З89, 4З 89

Ч3-89 частотомер универсальный предназначен для измерения частоты и периода непрерывных синусоидальных и видеоимпульсных сигналов, длительности импульса, фронта, спада импульса, временных интервалов, отношения частот двух сигналов, счета числа событий на установленном интервале времени.

Технические характеристики Ч3-89:

Диапазон измерения

Непрерывный синусоидальный сигнал - от 0,01 Гц до 37,5 ГГц.

Видеоимпульсный сигнал - от 0,001 Гц до 100 МГц.

Интервал времени Ч3-89 - от -10 с до 10 с.

Длительность импульсов - от 10 нс до 100 мс.

Длительность фронта, спада импульса - от 5 нс до 100 мкс.

Непрерывный сигнал с частотной модуляцией (ЧМ):

- Fн - от 1 ГГц до 18 ГГц;

- Fм - от 100 Гц до 100 кГц;

Непрерывный сигнал с амплитудной модуляцией (АМ):

- Fн - от 1 ГГц до 18 ГГц;

- Fм - от 100 Гц до 100 кГц;

- коэффициент АМ - до 100%.

Непрерывная радиоимпульсная последовательность (ИМ) сигнала:

- Fн - от 1 ГГц до 37,5 ГГц;

- τ - от 0,15 мкс до 1 мс;

- Fсл - от 100 Гц до 3 МГц;

- Q - от 2 до 1000.

Разность фаз двух синусоидальных сигналов - от 0° до ±360°.

Уровни входных сигналов

Синусоидальный:

- по входам А, В, С - от 0,03 В до 1 В;

- по входу D - 10 мкВт (от 1 ГГц до 8 ГГц); 40 мкВт - (св.8-18) ГГц; 50 мкВт - (св.18-37,5) ГГц.

Видеоимпульсный - от 0,1 В до 2,5 В (по входам А и В).

При измерении τ_ф, τ_с - от 1 В до 2,5 В (по входу А).

Частота опорного сигнала кварцевого генератора - 10 МГц.

Погрешность δ₀ кварцевого генератора за 12 месяцев - не более ±2·10^-7.

Время непрерывной работы - не менее 16 ч.

Габариты - 480×120×455 мм.

Масса Ч3-89 - 16 кг.

Частотомеры Ч3-89 оснащены автоматической и ручной установкой уровня запуска.

Совместимость с КОП, RS232, USB.

Условия эксплуатации Ч3-89:

Диапазон рабочих температур - от -10° С до +50° С.

Относительная влажность воздуха при +25° С - до 98%.

Напряжение питающей сети - 220 В.

Частота питающей сети для Ч3-89 - 50Гц.

Потребляемая мощность - не более 100 В·А.
