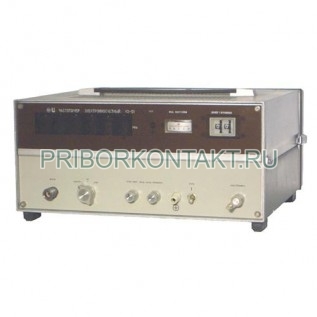

Частотомер Ч3-46

Частотомер Ч3-46 электронносчетный (Ч3 46, Ч346, Чз-46)
Измерение частоты синусоидальных сигналов НГ (1,5-12ГГц, погрешность ±0,00001),
несущей частоты импульсно-модулированных сигналов ИМ (1,5-12ГГц, погрешность ±0,0001), выдача напряжения кварцованной частоты.
Напряжение входного сигнала 200мкВт – 5мВт.

относительная влажность воздуха до 98% при температуре до 308 К ( до 35°С).

Частотомеры Ч3-46 электронносчетные питаются oт сети переменного тока напряжением 220±22. В частотой 50±0,5 Гц и содержанием гармоник до 5%, а также напряжением 115±5,75 В или 220±11 В частотой 400 +28/-12Гц и содержанием гармоник до 5%.

Прибор применяется для настройки, испытания и калибровки различного рода приемо-передающих трактов, фильтров, генераторов, а также для настройки систем связи и других устройств.

Частотомер Ч3-46 электронносчетный измеряет частоту синусоидальных электрических сигналов в диапазоне от 1,5 до 12ГГц. Прибор измеряет несущую частоту импульсно-модулированых (ИМ) сигналов в диапазоне от 1,5 до 12 ГГц при частоте следования импульсов от 50 Гц до 200 кГц , длительности импульсов не менее 0,3 мкс и скважности в пределах oт 2 до 1000.

Минимальная величина входного сигнала в режиме измерения частоты синусоидального сигнала 200 мкВт. Максимальная величина входного сигнала 5МВт. Минимальная величина входного сигнала в импульсе при измерении несущей частоты импульсно-модулированного сигнала 200 мкВт. Максимальная величина входного сигнала 5 МВт. В пределах от 1 до 5 мВт измерять с помощью аттенюатора-2.243.308 Сп

Относительная погрешность измерения среднего за время счета значения частоты δ_f1 синусоидального сигнала не более значения, определимого по формуле:

δ_f1=±[δ_кв.+1/(f_изм· t_сч)], (1)

где δ_кв.- относительная погрешность частоты внутреннего кварцевого генератора или частоты внешнего источника опорного сигнала, используемого вместо внутреннего кварцевого генератора; f_изм- значение измеряемой частоты в кГц; t_сч - время счета в мс.

Относительная погрешность измерения среднего за время счета δ_f2 значения несущей частоты импульсно-модулированного сигнала не более:

δ_f2=±[5· 10^-4 + 1/(f_изм· t_сч)], (2)

Пределы корректировки частоты выходного сигнала кварцевого генератора при выпуске прибора не менее ±1,5·10^-5 относительно номинального значения частоты 1 ГГц.

± 1·10^-5 через 15 мин самопрогрева;

± 5·10^-6 через 30 мин самопрогрева;

± 2·10^-6 через 60 мин самопрогрева.

Частота кварцевого генератора при выпуске прибора Частотомер Ч3-46 электронносчетный установлена так, чтобы относительная погрешность частоты выходного сигнала не превышала ± 2·10^-6 через 60 мин самопрогрева.

Относительная погрешность кварцевого генератора по частом после 60 мин самопрогрева при работе с выключением и без выключения не превышает:

±3·10^-6за 10 суток работы;

±5·10^-6 за 1 месяц работы;

±7·10^-6 за 6 месяцев работы;

±1,4·10^-5 за 1 год работы.

Время 10 суток, 1,6 месяцев в 1 год отсчитывается с момента, когда частота кварцевого генератора установлена так, чтобы относительная погрешность не превышала ± 2· 10^-6.

Нормальные условия эксплуатации:

относительная влажность воздуха 65 ± 15%;

атмосферное давление 100 ± 4 кПа (750 ± 30 мм рт.ст.).

Рабочие условия эксплуатации:

атмосферное давление 100 ± 4 кПа (750 ± 30 мм рт.ст.).

Предельные условия эксплуатации:

атмосферное давление 61,3 кПа (460 мм рт.ст.).
