Описание товара

Ч3-38

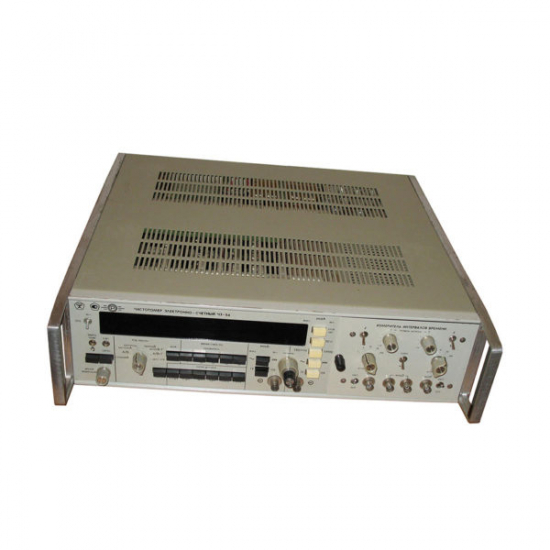

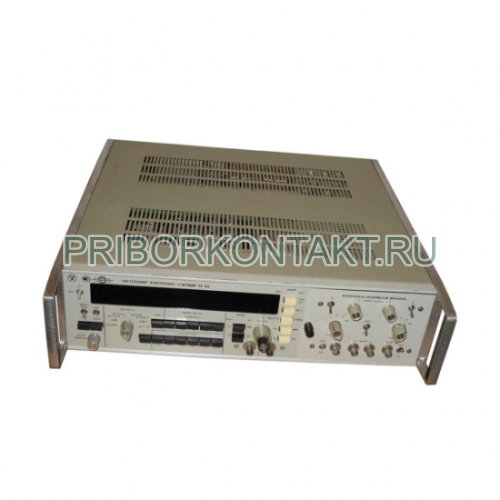

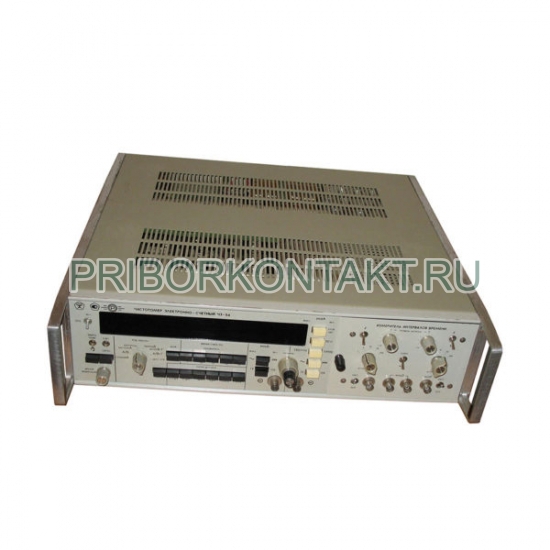

Частотомер Ч3-38 электронносчетный (Ч3 38, Ч338, ЧЗ-38)
0,1 Гц-50 МГц, от 0,1 до 100 В синус, от 0,3 до 100 В импульс.
Для:
- измерения частоты синусоидальных и частоты следования импульсных сигналов;
- измерения периода синусоидальных и периода следования импульсных сигналов;
- измерения отношения частот электрических сигналов;
- счета числа электрических сигналов;
- деления частоты электрических сигналов;
- выдачи напряжений кварцованных частот;
- работы со сменными блоками.

Частотомер Ч3-38 электронносчетный предназначен для:
- измерения частоты синусоидальных и частоты следования импульсных сигналов;
- измерения периода синусоидальных и периода следования импульсных сигналов;
- измерения отношения частот электрических сигналов;
- счета числа электрических сигналов;
- деления частоты электрических сигналов;
- выдачи напряжений кварцованных частот;
- работы со сменными блоками.
Частотомеры Ч3-38 электронносчетные соответствуют ГОСТ 9763-67, а по условиям эксплуатации предназначены для работы в условиях:
- температура окружающей среды - от 268 до 318 К (от минус 5 до +45°С);
- повышенная влажность -до 98% при температуре до 308 К (до +35°С).
Частотомеры электронносчетные Ч3-38 питаются от сети переменного тока напряжением 220 В ±10% частотой 50 Гц ±1%, 220 В ±5% или
115 В ±5% частотой 400 Гц +] %.
В приборе предусмотрена возможность работы со сменными блоками и другими приборами.
Применение сменных блоков и других приборов позволяет производить измерение частоты в широком диапазоне и значительно расширяет возможности прибора.
При работе со сменным блоком усилителем широкополосным ЯЗЧ-31 прибор измеряет частоту синусоидальных сигналов в диапазоне от 0,1 до 50 МГц при уровне входного сигнала от 1 мВ до 10 В.
При работе со сменным блоком преобразователем частоты ЯЗЧ-41 прибор измеряет частоту синусоидальных сигналов в диапазоне от 0,1 до 1 ГГц при уровне входного сиг нала от 0,05 до 1 В.
При работе со сменным блоком преобразователем частоты ЯЗЧ-42 прибор измеряет частоту синусоидальных сигналов в диапазоне от 1 до 5 ГГц при уровне входного сигнала от 0,2 до 10 мВт.
При работе со сменным блоком преобразователем частоты ЯЗЧ-43 прибор измеряет частоту синусоидальных сигналов в диапазоне от 4 до 12 ГГц при уровне входного сигнала от 0,2 до 5 мВт.
Технические данные
Частотомеры электронносчетный Ч3-38 измеряют по входу А частоту синусоидальных сигналов и частоту следования импульсных сигналов любой полярности, имеющих не более двух экстремальных значений за период, в диапазоне:
- от 0,1Гц до 50МГц (связь по постоянному току);
- от 25Гц до 50МГц (связь по переменному току).
Напряжение входного сигнала:
- от 0,1В до 100В для сигнала синусоидальной формы;
- от 0,3В до 100В для сигнала импульсной формы. Допустимый уровень высокочастотных помех на наиболее чувствительном пределе входного аттенюатора - не более 5 мВ.
Прибор измеряет по входу Д (с блоком ЯЗЧ-45) частоту синусоидальных сигналов в диапазоне от 50 до 200 МГц при напряжении входного сигнала от 0,3 до 3 В.
Относительная погрешность измерения среднего за время счета значения частоты (δf) не более значения, определяемого по формуле:
δf = ±(|δкв| + 1/fизм•fсч), (1) ;
где δкв - относительная погрешность частоты внутреннего кварцевого генератора или внешнего источника используемого вместо внутреннего кварцевого генератора;
fизм - значение измеряемой частоты, кГц;
fсч - время счета, мс.
Номинальное значение частоты кварцевого генератора - 5 МГц. Пределы корректировки частоты кварцевого генератора при выпуске прибора - не менее ±3•10-7 относительно номинального значения частоты.
Действительное значение частоты кварцевого генератора при выпуске прибора установлено с погрешностью не более ±2•10-8 относительно номинального значения частоты после самопрогрева в течение не менее 2 часов.
Относительная погрешность частоты кварцевого генератора после 2 часов самопрогрева не более:
±1,5•10 7 в течение 1 месяца;
±2,5•10 7 в течение 6 месяцев.
Частотомер электронносчетный Ч3-38 производит по входу А счет числа (суммирование) электрических колебаний в диапазоне частот от 0 до 50 МГц за любое время, устанавливаемое вручную.
Прибор измеряет со сменным блоком Я3Ч-45 период следования импульсов, длительность импульсов и пауз между ними в диапазоне от 1 мкс до 105 с. Длительность импульсов не менее 0,1 мкс, частота следования - не более 1 МГц, напряжение - от 0,3 до 3 В. Частота внутренних частот заполнения - 103, 104, 105, 106 и 107 Гц. Частота внешних частот заполнения (вход А) -от 0 до 50 МГц.
Входное сопротивление и входная емкость по входам А и Б не менее 10 кОм и не более 70 пФ.
Прибор измеряет в режиме КОНТРОЛЬ собственные кварцованные частоты 1, 10, 100 кГц, 1 и 10 МГц с целью проверки работоспособности прибора.
Прибор обеспечивает непосредственный отсчет результатов измерений в кГц, мс, мкс, работает как с «па мятью», так и без нее, и имеет индикатор переполнения.
Время счета прибора при измерении частоты 10-3, 10-2, 10-1, 1 и 10 с.
При автоматическом пуске прибор обеспечивает возможность плавной установки времени индикации результата измерения от 0,1 до 5 с; при ручном и внешнем пуске время индикации неограниченно.
Прибор делит по входу А частоту входного сигнала в диапазоне от 0 до 1 МГц с коэффициентом деления 1, 10, 102, 103 и 104.
Прибор выдает сигналы кварцованых частот: 0,1; 1; 10; 100 Гц; 1; 10; 100 кГц, 1 МГц напряжением не менее 0,5 В на конце кабеля с волновым сопротивлением 50 Ом длиной 0,5 м, нагруженного на сопротивление 1 кОм форма сигнала - положительный импульс длительностью не менее 0,2 мкс;
5, 10 н 50 МГц напряжением не менее 0,5 В на конце кабеля с волновым сопротивлением 50 Ом длиной 0,5 м, на гружённого на сопротивление 1 кОм, форма сигнала - искажённая синусоида.
Частотомер электронносчетный Ч3-38 обеспечивает свои технические характеристики после самопрогрева в течение двух часов.
Время готовности прибора без гарантированной погрешности частоты внутреннего кварцевого генератора при работе с внешним источником опорной частоты - не более 1 мин.
Питание прибора осуществляется от сети переменного тока напряжением 220 В ±10% частотой 50 Гц ±1%; 220 В ±5% или 115 В ±5% частотой 400 Гц +7%/-3%. Допустимое содержание гармоник до 5%.
Примечание. Допускается питание прибора напряжением 220В частотой 60 Гц.
В приборе обеспечена возможность автоматического подключения цепи питания кварцевого генератора к внешнему источнику постоянного напряжении +27 В с допустимы током не менее 0,3 А.
Мощность, потребляемая прибором от сети при номинальном напряжении, не превышает 100 ВА.
Прибор сохраняет свои технические характеристики в течение 16 часов непрерывной работы.
Время непрерывной работы не включает в себя время самопрогрева прибора.
Нормальные условия эксплуатации:
- температура окружающей среды - 298 ±5 К (+2 ±5°С);
- относительная влажность - 65 ±15%;
- атмосферное давление-100±4 кПа (750 ±30 мм рт. ст.).
Рабочие условия эксплуатации:
- температура окружающей среды - от 268 до 318 К (от минус 5 до + 45°С);
- повышенная влажность до 98% при температуре до 308 К (до +35°С);
- атмосферное давление -100 ±4 кПа (750 ±30 мм рт. ст.).
Предельные условия:
- температура окружающей среды - от 223 до 338 К (от минус 50 до + 65°С);
- пониженное атмосферное давление - 61,33 кПа (460 мм рт. ст.),
(После пребывания в предельных условиях время выдержки прибора в нормальных условиях не менее 2 часов),
Габаритные размеры прибора Частотомер электронносчетный Ч3-38 - 490X136X480 мм, Масса прибора (без упаковки) - не более 19 кг.
Среднее время безотказной работы прибора - не менее 1050 часов.
Срок службы прибора - не менее 10 лет, технический ресурс - не менее 10000 часов.
