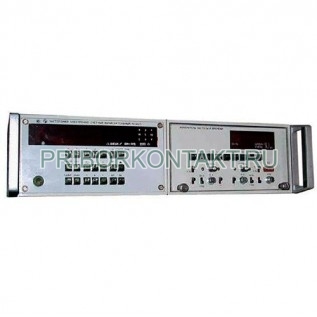

Частотомер Ч3-64

Ч3-64 - частотомер электронно-счетный

Ч3-64 - универсальный электронно-счетный частотомер для измерения частоты и периода непрерывных электрических сигналов, несущей частоты импульсно-модулированных сигналов, отношения частот, а также для счета числа электрических колебаний. Прибор рассчитан на применение в наладке, испытаниях и метрологическом контроле радиоэлектронной аппаратуры.

Также может обозначаться как: Ч364, Ч3 64, Ч-364, Ч 364.

Назначение и области применения

Частотомер используется в лабораториях и на производстве для проверки генераторов, трактов передачи, узлов синхронизации, модуляторов и другой аппаратуры, где требуется точное измерение частоты, периода и временных интервалов. Поддержка сменных блоков позволяет расширять верхнюю границу диапазона и адаптировать прибор под СВЧ-задачи.

Функции и особенности

• Измерение частоты и периода непрерывных сигналов, а также несущей частоты ИМ-сигналов.
• Измерение интервалов времени в интерполяционном режиме с повышенной разрешающей способностью.
• Счет числа электрических колебаний в широком диапазоне частот.
• Работа со сменными блоками, включая расширение диапазона до 12 ГГц при использовании Я3Ч-168.
• Дистанционное управление и выдача результатов измерений через КОП.
• Математическая обработка результатов измерений - масштабирование и сдвиг.

Технические характеристики

Конструкция и эксплуатационные особенности

Прибор выполнен как универсальный измерительный модуль с поддержкой сменных блоков, что упрощает расширение частотных возможностей без замены основной платформы. Управление и обмен данными через КОП удобны для включения частотомера в измерительные стенды и автоматизированные системы. Интерполяционный режим повышает детализацию измерений при работе с периодом и временными интервалами, что особенно полезно при анализе импульсных процессов.

Преимущества применения

• Широкий диапазон измерения частоты - от 0,005 Гц до 1500 МГц с возможностью расширения до 12 ГГц.
• Разрешающая способность 1 нс при измерении интервалов времени.
• Поддержка измерений для ИМ-сигналов и задач контроля несущей частоты.
• Интеграция в ИИС через КОП и возможность математической обработки результатов.
