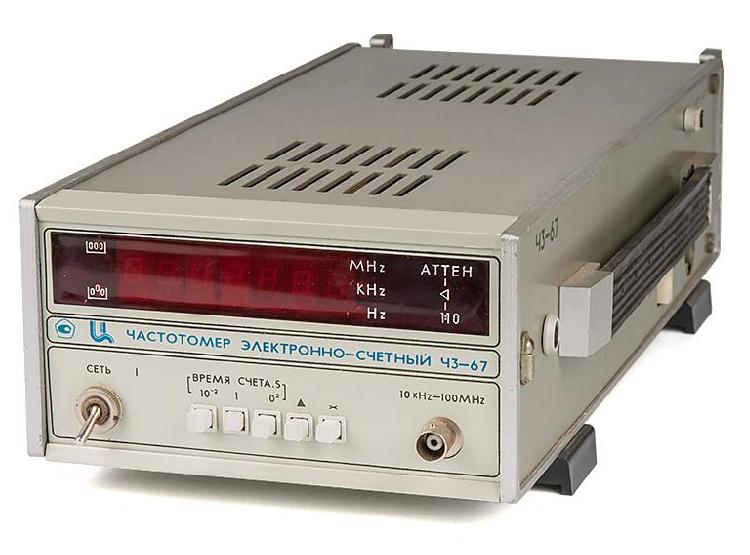

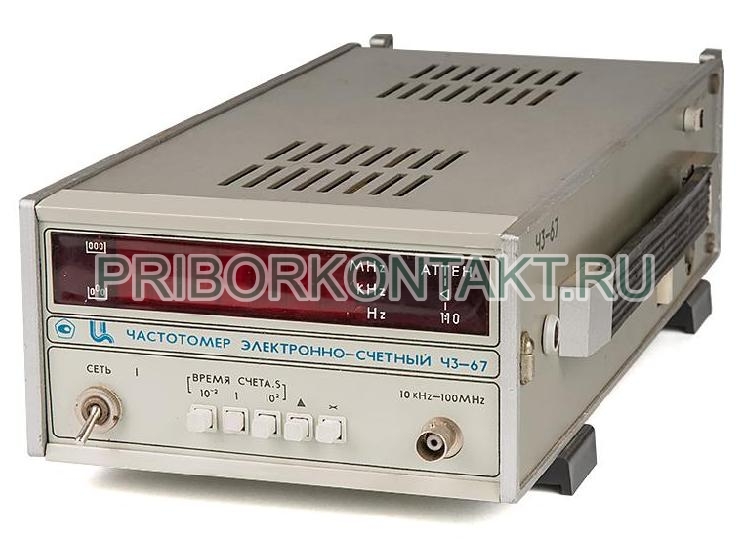

Частотомер Ч3-67 электронно-счетный (Ч367, Ч3 67, Ч-367, Ч 367, Ч-3-67)

Частотомер Ч3-67 электронно-счетный предназначен для измерения частоты синусоидальных электрических сигналов и выдачи сигнала опорной частоты.

Ч3-67 может использоваться для настройки и испытаний различного рода приемо-передающих трактов, фильтров, генераторов, для настройки систем связи и других устройств.

Технические характеристики приборов частотомеры Ч3-67 электронно-счетные:

Прибор питается от сети переменного тока напряжением 220В±22В, частотой 50Гц±1Гц или напряжением 220В±11В и 115В±5,75В, частотой 400Гц±10Гц;

Ч3-67 измеряет частоту синусоидальных электрических сигналов в диапазоне от 10кГц до 100МГц при напряжении входного сигнала от 10мВ до 10В;

Относительная погрешность прибора при измерении частоты находится в пределах значений, рассчитанных по формуле:

? = ±(?₀+1/(f_изм?t_сч)),

где ?₀ - относительная погрешность по частоте внутреннего кварцевого генератора или внешнего источника, используемого вместо внутреннего кварцевого генератора; f_изм - измеряемая частота, Гц; t_сч - время счета, с;

Номинальное значение частоты кварцевого генератора - 5МГц;

Пределы перестройки частоты кварцевого генератора при выпуске прибора не менее 2,5?10^-6 в каждую сторону от минимального значения;

Действительное значение частоты кварцевого генератора при выпуске прибора установлено с погрешностью в пределах ±1?10^-7 относительно номинального значения частоты после истечения времени установления рабочего режима равного 1ч;

Относительная погрешность Ч3-67 по частоте генератора находится в пределах:

- ±5?10^-7 - за 30 суток;

- ±1?10^-6 - за 6 месяцев;

- ±2?10^-6 - за 12 месяцев;

Интервалы времени 30 суток, 6 и 12 месяцев отсчитываются с момента коррекции частоты кварцевого генератора с относительной погрешностью в пределах ±1?10^-7 (режим работы с выключениями или без выключений);

Среднеквадратическая относительная случайная вариация частоты кварцевого генератора за 10мин. при окружающей температуре, поддерживаемой с точностью ±1°С, не должна превышать предел допускаемого значения, равного 5?10^-8.

Температурный коэффициент частоты кварцевого генератора в диапазоне температур от -30?С до +50°С находится в пределах ±2?10^-8°С;

Ч3-67 измеряет в режиме самоконтроля частоту собственного опорного сигнала 1МГц (в таком режиме проверяется работоспособность прибора);

Прибор обеспечивает непосредственный отсчет результата измерения в цифровой форме с гашением незначащих (впереди стоящих) нулей и индикацией единиц измерения (Гц, кГц, МГц), децимальной точки (запятой) и переполнения цифрового табло;

Время счета прибора - 10^-2с; 1с и 10²с;

Частотомер выдает сигнал опорной частоты 5МГц с погрешностью по частоте, равной погрешности внутреннего кварцевого генератора, размахом не менее 1В на конце кабеля с волновым сопротивлением 50 Ом длиной 1м, нагруженного на сопротивление 1 кОм;

Входное сопротивление и входная емкость Ч3-67 - 1 МОм и 25пФ соответственно;

Прибор обеспечивает свои технические характеристики по истечении времени установления рабочего режима равного 1ч.;

Непрерывная работа частотомера в рабочих условиях - в течение не менее 16ч.; Время непрерывной работы не включает в себя время установления рабочего режима;

Ч3-67 сохраняет свои технические характеристики при питании его от сети переменного тока напряжением 220В±22В, частотой 400Гц±10Гц;

Мощность, потребляемая прибором от сети при нормальном напряжении, не превышает 30В?А;

Габаритные размеры - 160x94x356мм;

Масса Ч3-67 - не более 4кг;

Наработка прибора на отказ - не менее 5000ч.
