Частотомер Ч3-50

Ч3-50

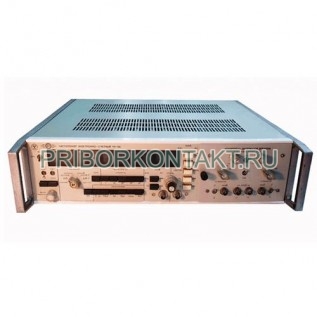

Частотомер электронно-счетный вычислительный Ч3-50

Также этот прибор может называться: Ч350, Ч3 50, Ч-350, Ч 350, ЧЗ-50, ЧЗ50, Ch3-50, Ch350, Ch3 50.

Ч3-50 частотомер электронно-счетный вычислительный предназначен для прецизионных измерений частоты и периода электрических сигналов, длительности интервалов времени с программируемой математической обработкой результатов по заданной программе в реальном времени.

Одним из специализированных программирующих устройств частотомера Ч3-50 является клавиатура 519. Она обеспечивает ввод данных, программирование работы и расширение емкости оперативного запоминающего устройства частотомера.

С клавиатурой 519 частотомеры Ч3-50 позволяют производить измерение величин, находящихся в известной функциональной зависимости от непосредственно измеряемых частотно-временных параметров исследуемого сигнала (разность фаз в радианах или градусах, частотную девиацию ЧМ сигналов, длину линий передачи, доплеровское смещение частоты и т. д.).

При комплектовании частотомера Ч3-50 различными датчиками можно измерять различные физические величины (скорость вращения и перемещения, расход жидкости, температуру и т. п.).

Технические характеристики Ч3-50:

Диапазон частот в режиме измерения частоты и периода - от 0,01 Гц до 320 МГц (вход - от 50 мВ до 100 В).

Диапазон измерения длительностей интервалов времени - от 1 нс до 100 с.

Погрешность измерения длительности интервалов времени - ±1 нс.

Разрешающая способность - 0,1 нс.

Относительное изменение частоты опорного генератора за сутки - ±1·10^-8.

Индикация результатов измерений - от ±1·10^-15 до ±1·10¹⁵.

Число индицируемых разрядов - от 3 до 11.

Частотомер имеет внешнюю синхронизация цикла измерений импульсов:

- длительностью - не менее 50 нс;

- амплитудой - не менее 2 В.

Быстродействие (максимальное) - 200 изм/с.

Потребляемая мощность - 330 В·А.

Габаритные размеры Ч3-50:

- частотомера - 490×175×555 мм;

- клавиатуры - 300×120×270 мм.

Масса:

- частотомера - 30 кг;

- клавиатуры - 5 кг.
