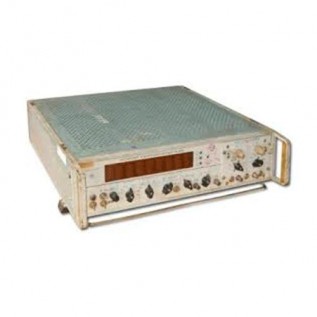

Частотомер Ч3-34

Электронно-счетный частотомер Ч3-34

Ч3-34 - электронно-счетный частотомер для измерения частоты, периода, временных интервалов и отношения частот в лабораторной и стендовой практике. Прибор рассчитан на работу с синусоидальными и импульсными сигналами в широком диапазоне уровней и применяется при наладке радиотехнических устройств, проверке генераторов, трактов и измерительных каналов.

Варианты обозначения: Ч334, Ч3 34, Ч-334, Ч 334.

Назначение и области применения

Частотомер Ч3-34 используют для метрологического контроля и диагностики оборудования, где требуется стабильный цифровой отсчет частоты и времени:

• измерение частоты сигналов в диапазоне 10 Гц-120 МГц, а при использовании блока ЯЗЧ-51 - до 4 ГГц;
• измерение периода и низкочастотных процессов в диапазоне частот 0,01 Гц-100 кГц;
• измерение интервалов времени от 10^-7 с до 10² с в задачах синхронизации и временного анализа;
• измерение отношения частот для сравнительных измерений и контроля делителей частоты.

Функции и особенности

• поддержка режимов измерения частоты, периода и временных интервалов;
• возможность расширения верхнего диапазона измеряемой частоты до 0,12 ГГц-4 ГГц с блоком ЯЗЧ-51;
• работа с синусоидальными сигналами амплитудой 0,1 В-100 В и импульсными сигналами 0,5 В-100 В;
• раздельные входные параметры в режимах частоты и периода (различный входной импеданс и емкость);
• высокая стабильность опорного кварцевого генератора - нестабильность за сутки ±5×10^-9, что важно для точных измерений.

Технические характеристики

Конструкция и эксплуатационные особенности

Ч3-34 выполнен в стационарном корпусе для установки на рабочем месте или в составе стенда. При подключении источника сигнала важно учитывать тип измеряемой формы: для синусоидальных сигналов допустим уровень 0,1-100 В, для импульсных - 0,5-100 В. В режимах измерения частоты и периода прибор имеет разные входные параметры (15 кОм/80 пФ и 1 кОм/100 пФ соответственно), что следует учитывать при согласовании с исследуемым трактом и при работе с высокоомными источниками.

Преимущества применения

• универсальный набор измерений: частота, период, интервалы времени и отношение частот;
• широкий базовый диапазон до 120 МГц и возможность расширения до 4 ГГц через блок ЯЗЧ-51;
• высокая стабильность опорного генератора для воспроизводимых результатов;
• широкий допустимый диапазон входных напряжений для синусоидальных и импульсных сигналов;
• подходит для наладки и метрологического контроля радиотехнических и измерительных устройств.
