Частотомер Ч3-68

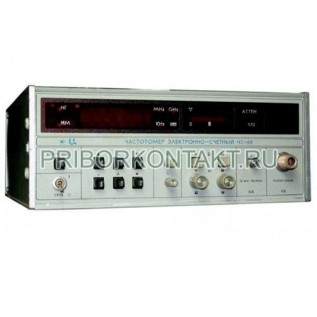

Частотомер Ч3-68 электронно-счетный

Ч3-68 - электронно-счетный частотомер для измерения частоты непрерывных синусоидальных сигналов и несущей частоты ИМ- и АМ-сигналов, а также для выдачи напряжения кварцованной частоты. Варианты обозначения: Ч3 68, Ч368, Чз-68.

Назначение и области применения

Частотомер Ч3-68 используют при настройке, калибровке и испытаниях приемопередающих трактов, фильтров и СВЧ-генераторов, а также при наладке систем связи и другой радиоэлектронной аппаратуры. Прибор рассчитан на работу в жестких условиях эксплуатации и подходит для полевых и лабораторных измерений.

Функциональные возможности

• измерение частоты синусоидальных сигналов в широком диапазоне;
• измерение несущей частоты импульсно- и амплитудно-модулированных сигналов;
• выдача кварцованной опорной частоты;
• полуавтоматическое вычисление частоты СВЧ-сигналов;
• автоматизированное определение номера гармоники и вычисление непосредственного значения измеряемой частоты с индикацией на цифровом табло (за счет встроенного микропроцессорного контроллера).

Входные каналы и параметры

Суммарно прибор обеспечивает измерение частоты синусоидального сигнала в диапазоне 10 кГц-12 ГГц.

Погрешность измерения частоты

Для измерения частоты синусоидального сигнала 10 кГц-12 ГГц относительная погрешность:

δ_нг = ±(δ_о + 2·10^-7 + δ_зап),

где δ_о - относительная погрешность по частоте внутреннего опорного генератора (или источника, используемого вместо него), δ_зап - относительная погрешность запуска.

Для измерения несущей частоты импульсно-модулированных сигналов 0,1-12 ГГц относительная погрешность:

δ_нг = ±(δ + Df_сл/f_изм + 2·10^-6),

где Df_сл - погрешность сличения по нулевым биениям (при сличении по внешнему осциллографу не более 100 кГц; при сличении по внутреннему индикатору при t_и > 1 мкс), f_изм - значение измеряемой частоты (кГц).

Опорный кварцевый генератор

В приборе применен опорный кварцевый генератор с номинальной частотой 5 МГц.

• Диапазон коррекции частоты - не менее 2,5·10^-6 в каждую сторону от минимального значения.
• Относительная погрешность по частоте:
  • за 30 суток - ±5·10^-7;
  • за 12 месяцев - ±2·10^-6.
• Относительное изменение частоты при изменении температуры на 1°C - в пределах 1,6·10^-9.

Эксплуатационные особенности

• Измерение частоты до 12 ГГц при наличии СВЧ-канала.
• Высокая разрядность измерения низкочастотных сигналов - до 7 разрядов за 1 с.
• Малогабаритное исполнение для работы в жестких условиях эксплуатации.

Питание, потребляемая мощность

• Питание: 220 В, 50 Гц; 220 В и 115 В, 400 Гц.
• Потребляемая мощность: 60 В·А.

Габариты и масса
