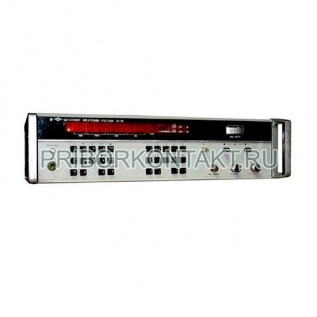

Частотомер электронно-счетный Ч3-70

Также этот прибор может называться: Ч370, Ч3 70, Чз-70, Чз70, Чз 70, 4370, 43-70, ch3-70, ch370, ch3 70.

Ч3-70 частотомер электронно-счетный предназначен для измерения частоты непрерывных синусоидальных сигналов и среднего значения несущей частоты ИМ-сигналов в лабораторных, цеховых условиях, а также в контрольно-ремонтных и метрологических службах.

Частотомеры Ч3-70 применяются в технике связи, измерительной технике, радиолокациях, радионавигации, ядерной физике, полупроводниковой электронике, при разработке, производстве, эксплуатации и метрологическом обеспечении различных радиотехнических систем.

Технические характеристики Ч3-70:

Диапазон измеряемых частот непрерывных синусоидальных и ИМ-сигналов - от 17,44 ГГц до 37,5 ГГц.

Уровень мощности входных непрерывных синусоидальных и ИМ-сигналов - от 100 мкВт до 10 мВт.

Параметры несущей частоты ИМ-сигналов:

- длительность - не менее 0,3 мкс;

- частота повторения - не менее 100 Гц;

- скважность - от 2 до 2000.

Пределы допускаемой относительной погрешности Ч3-70 частоты непрерывных синусоидальных сигналов - ±(d₀+1/f_xt_сч), где d₀ = 2·10^-6 - относительная погрешность по частоте кварцевого генератора за 12 мес.

Пределы допускаемой относительной погрешности измерения среднего значения несущей частоты ИМ-сигналов с внешним осциллографом - ±(d₀+1/f_xt_сч +d_гетВЧ+Df_сл/f_x), где:

- d_{гет ВЧ}=±10^-6 - относительная погрешность из-за нестабильности гетеродина ВЧ за время измерения;

- Df_сл - абсолютная погрешность сличения, соответствующая полученным на экране осциллографа «нулевым биениям»:

- при t_и от 0,3 мкс до 1 мкс - не более 150 кГц;

- при t_и от 1 мкс до 10 мкс - не более 50 кГц;

- при t_и не менее 10 мкс - не более 10 кГц.

Потребляемая мощность - 110 В·А.

Габариты - 320×175×340 мм.

Масса частотомера Ч3-70 - 13 кг.
