Частотомер Ч3-54

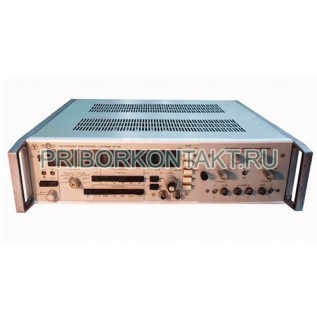

Частотомер Ч3-54 (Ч354, Ч3 54)

Предназначен для измерений частоты, периода, длительности импульсов, ин­тервалов времени, отношения частот, числа импульсов электрических синусоидальных и импульсных сигналов.
Диапазон частот 0,1Гц - 300МГц
Погрешность по частоте кварцевого генератора за 1 месяц 1,5*10^-7
Уровень выходного сигнала 0,1 - 100 В (0,1Гц - 120МГц), 0,2-3 В (120МГц - 300МГц)

Частотомер Ч3-54 электронно-счетный предназначен для измерений частоты, периода, длительности импульсов, ин­тервалов времени, отношения частот, числа импульсов электрических синусоидальных и импульсных сигналов. Частотомер может быть использован также в качестве генератора образцовых частот.

Частотомер Ч3-54 электронно-счетный обеспечивает автоматическое измерение:

- частоты синусоидальных сигналов и частоты повторения импульсных сигналов;

- периода синусоидальных сигналов и периода повторения импульсных сигналов;

- длительности импульсов и интервалов времени (Ч3-54);

- отношения частот двух электрических сигналов.
Кроме того, приборы обеспечивают деление частоты (Ч3-54), счет числа электрических колебаний и выдачу напряжения кварцованных частот.

Частотомеры Ч3-54 электронно-счетные применяются для настройки, испытаний и калибровки различного рода приемопередающих трактов, фильтров, генераторов, для настройки систем связи и других устройств. Могут использоваться для измерения различных физических величин, если они преобразуются в частоту электрических сигналов или интервалы времени. Имеется дистанционно-программное кодовое управление всеми режимами работы.

Частотомеры Ч3-54 электронно-счетные могут работать в составе ИИС. Информация о значении измеряемой величины выдается в коде 8-4-2-1 на внешнее регистрирующее устройство.

Диапазон измеряемых частот от 0,1Гц до 300МГц; диапазон входных сигналов от 100мВ до 100 В для частот до 120МГц и от 200 мВ до 3 В для частот выше 120МГц. Диапазон частот при измерении периода от 0 до 1МГц. Диапазон измерений длительности импульсов и интервалов времени от 10^-7 до 10⁵ с при разрешаю­щей способности 10 нc. Диапазон частот при измерении отношения частот от 10Гц - 150МГц до 0-1МГц.

Образцовые частоты прибора 0,1Гц; 1Гц; 10Гц; 100Гц; 1кГц; 10кГц; 100кГц; 1МГц; 5МГц; 10МГц; 50МГц.

Частотомер Ч3-54 обеспечивает работу совместно со сменными блоками, расширяющими функциональные возможности прибора и диапазон измеряемых частот.

Относительная погрешность частоты кварцевого генератора δ₀ за 1 мес не превышает значения 1,5•10^-7.

Высокая стабильность частоты достигается за счет применения высокостабильных кварцевых генераторов, точность которых обеспечивается высококачественными термостатированными кварцевыми резонаторами.

Частотомер Ч3-54 может работать с одним из сменных блоков:
- Я3Ч-72 - преобразователь частоты автоматический. Измеряет частоту синусоидальных сигналов от 0,3 до 7 ГГц при уровне входного сигнала от 0,2 до 5 мВт;
- Я34-87 и Я34-88 - преобразователи частоты. Преобразуют частоту непрерывных синусоидальных электрических сигналов и несущие частоты ИМ сигнала из диапазона 0,07-18 ГГц в диапазон непосредственного счета частотомера Ч3-54 с последующим ее измерением.

Характеристики

Диапазон частот	0,1ГГц-300МГц
Погрешность по частоте кварцевого генератора за 1 месяц	1,5•10-7
Уровень выходного сигнала	0,1 - 100 В (0,1Гц - 120МГц), 0,2-3 В (120МГц-300МГц)
Диапазон при измерении отношения частот	10Гц - 150МГц; 0 - 1МГц
Частота выдаваемого сигнала	0,1Гц; 1Гц; 10Гц; 100Гц; 1МГц; 10МГц; 1МГц; 5МГц; 10МГц і 50МГц
Габаритные размеры, мм; масса, кг	490X135X480, 16
