Частотомер Ч3-66

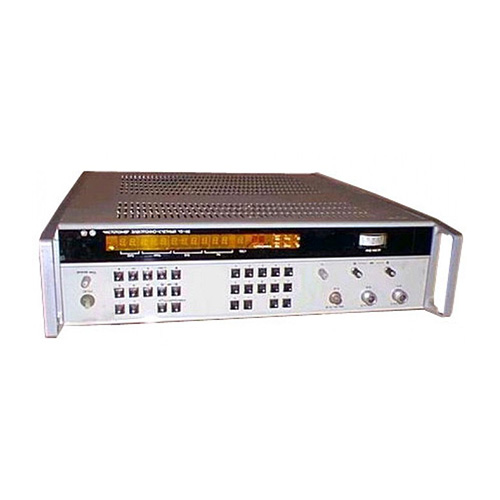

Частотомер электронно-счетный Ч3-66

Ч3-66 - электронно-счетный частотомер для автоматического измерения частоты непрерывных синусоидальных сигналов, а также для измерения среднего значения несущей частоты импульсно-модулированных сигналов (в режиме ручной настройки на измеряемую частоту). Прибор ориентирован на задачи связи, радиолокации, радионавигации, измерительной техники, ядерной физики и полупроводниковой электроники, а также на разработку, производство, эксплуатацию и метрологическое обеспечение радиоэлектронных устройств.

Также встречаются обозначения: Ч366, Ч3 66, ЧЗ-66, ЧЗ 66, ЧЗ66.

Назначение и области применения

Частотомер Ч3-66 применяют для контроля частоты генераторов и трактов, настройки и калибровки приемопередающих устройств, проверки фильтров и СВЧ узлов, а также при метрологическом сопровождении аппаратуры. Поддержка измерений до 37,5 ГГц делает прибор удобным для СВЧ диапазона, а измерение несущей частоты импульсных сигналов позволяет использовать его при работе с импульсными передатчиками и трактами.

Функции и режимы

• автоматическое измерение частоты непрерывных синусоидальных сигналов;
• измерение среднего значения несущей частоты импульсно-модулированных сигналов при ручной настройке;
• автоматический и ручной режимы "сброс-пуск";
• режим ТЕСТ для функционального контроля узлов прибора;
• калькуляторный режим и режим кодирования;
• интерфейс КОП;
• автоматическое определение среднего значения ряда измерений частоты.

Технические характеристики

Поддиапазоны и особенности входа В

Вход В (2 ГГц - 37,5 ГГц) реализован с использованием смесителей, обеспечивающих перекрытие по участкам:

• смеситель 2.245.018 (коаксиальный канал, сечение 7/3,04 мм) - 2 ГГц - 17,44 ГГц;
• смеситель 2.245.011-01 (волноводный канал, сечение 11x5,5 мм) - 17,44 ГГц - 25,95 ГГц;
• смеситель 2.245.011 (волноводный канал, сечение 7,2x3,4 мм) - 25,95 ГГц - 37,5 ГГц.

Полоса селекции гармоников:

• 1: 2 - 3,85 ГГц;
• 2: 3,85 - 8 ГГц;
• 3: 8 - 12 ГГц;
• 4: 12 - 16 ГГц;
• 5: 16 - 20 ГГц;
• 6: 20 - 24 ГГц;
• 7: 24 - 28 ГГц;
• 8: 28 - 32 ГГц;
• 9: 32 - 36 ГГц;
• 10: 36 - 37,5 ГГц.

Минимальный уровень входного сигнала (непрерывные): 0,02 мВт (2 - 12,4 ГГц), 0,05 мВт (12,4 - 25,95 ГГц), 0,1 мВт (25,95 - 37,5 ГГц). Максимальный уровень - 10 мВт.

Для ИМ сигналов по входу В минимальный уровень мощности в импульсе: 0,1 мВт (2 - 12,4 ГГц) и от 0,2 мВт (свыше 12,4 ГГц до 37,5 ГГц). Максимальный уровень - не более 10 мВт.

Погрешности измерения

Для непрерывных синусоидальных сигналов пределы относительной погрешности:

d = ±(|d₀| + |1/(f_x·t_сч)|),

где d₀ - относительная погрешность по частоте опорного генератора; f_x - измеряемая частота; t_сч - время счета.

Для импульсно-модулированных сигналов при работе с внешним осциллографом пределы относительной погрешности:

d = ±(|d₀| + |1/(f_x·t_сч)| + |d_ген| + |f_сл/f_x|),

где d_ген = ±2·10^-6 - составляющая из-за нестабильности по частоте внутреннего генератора ВЧ; f_сл - абсолютная погрешность сличения по осциллографу: ±100 кГц (0,3-1 мкс), ±50 кГц (1-10 мкс), ±10 кГц (не менее 10 мкс).

Опорный вход и входные параметры

Внешний источник опорной частоты: 5 МГц, относительная погрешность ±5·10^-7, напряжение синусоидальной формы 0,5-3 В.

Входной импеданс: вход А - 1 МОм/50 пФ; вход Б - 50 Ом (сечение канала 7/3,04 мм); вход В - 50 Ом (сечение 7/3,04 мм от 2 ГГц до 17,44 ГГц) и волноводный вход (17,44 - 37,5 ГГц).

Абсолютная нестабильность частоты на интервале 15 мин: f₀ = max(f - f_н), где f_н - начальное значение частоты; f - текущее значение частоты.

Условия эксплуатации и надежность

Температура окружающего воздуха - от -10°С до +50°С. Относительная влажность при +25°С - до 98%. Атмосферное давление - 60-100 кПа.

Наработка на отказ - не менее 5000 ч. Гамма-процентный ресурс при γ = 90% - не менее 10000 ч. Гамма-процентный срок службы при γ = 90% - не менее 15 лет. Срок сохраняемости при γ = 90%: для отапливаемых хранилищ - не менее 10 лет, для неотапливаемых - 5 лет.

Преимущества применения

• широкий диапазон измерения частоты 10 Гц - 37,5 ГГц;
• поддержка измерений несущей частоты импульсно-модулированных сигналов 0,1 - 37,5 ГГц;
• гибкая работа с СВЧ входом В за счет селекции гармоников и специализированных смесителей;
• встроенная опорная частота 5 МГц и возможность работы от внешнего опорного источника;
• режимы самоконтроля, усреднения измерений и интерфейс КОП для включения в измерительные комплексы.
