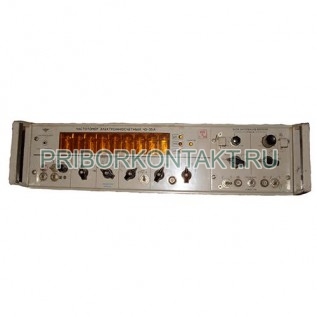

Ч3-35А

Также этот прибор может называться: Ч335А, Ч3-35-А, Ч3 35 А, Ч3-35 А, ЧЗ-35А, ЧЗ-35-А, ЧЗ 35 А, ЧЗ-35 А.

Частотомер Ч3-35А электронно-счетный предназначен для автоматического измерения частоты электрических колебаний, периода электрических колебаний, интервала времени, длительности импульсов, отношения частот, выдачи кодированных сигналов результатов измерений, выдачи сигналов кварцованных частот от 0,1 МГц до 10 МГц декадными ступенями.

В приборе Ч3-35А применяется блок кварцевого генератора ЯП3.261.024 Э3.

Технические характеристики приборов частотомеры Ч3-35А электронно-счетные:

Диапазон измеряемых частот - 10 Гц - 50 МГц.

Диапазон частот при измерении периода - 0,01 Гц - 100 кГц.

Погрешность измерения:

- частоты - ±?₀±1 ед. сч.;

- периода - ±?₀±((3?10^-3)/n)±?_вх/(?_такт?n).

Диапазон измеряемых интервалов времени - 10^-6 с - 10² с.

Разрешающая способность - ±100 нс.

Пределы измерения отношения частот - (10 Гц - 50 МГц)/(0,01 Гц - 100 кГц).

Напряжение входного сигнала Ч3-35А:

- синусоидального - 0,1 В - 100 В;

- импульсного - 0,3 В - 100 В.

Нестабильность частоты кварцевого генератора за 1 сутки - ±3?10^-8;

Входной импеданс:

- при измерении частоты - 15 кОм/80 пФ;

- при измерении периода - 1 кОм/100 пФ.

Потребляемая мощность - 100 В?А.

Габаритные размеры - 480х120х420 мм.

Масса - 22 кг.
