Частотомер Ч3-88

Ч3-88

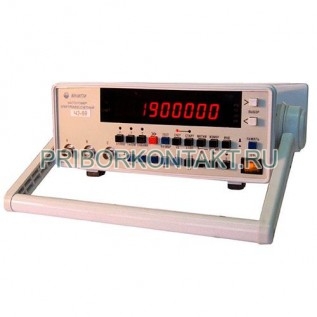

Частотомер электронно-счетный Ч3-88

Также этот прибор может называться: Ч388, Ч3 88, ЧЗ-88, ЧЗ 88, ЧЗ88.

Ч3-88 частотомер электронно-счетный предназначен для измерений частоты и периода синусоидальных и импульсных сигналов, длительности и скважности импульсов, интервалов времени, отношения частот электрических сигналов, счета числа импульсов.

Сфера применения: наладка, контроль, ремонт измерительных приборов, систем и устройств различного назначения.

Технические характеристики Ч3-88:

Форма сигналов - синусоидальные, импульсные.

Диапазон частот:

- вход А, С - от 0,01 Гц до 200 МГц;

- вход В - от 100 МГц до 2500 МГц.

Вход А, С

Уровень входного сигнала Ч3-88:

- входное сопротивление - 1 МОм:

-- синусоидальная форма - от 0,02 В до 10 В;

-- импульсная форма - от 0,05 В до 10 В.

- входное сопротивление - 50 Ом:

-- синусоидальная форма - от 0,02 В до 2 В;

-- импульсная форма - от 0,05 В до 2 В.

Диапазон измеряемых периодов Ч3-88, при длительности импульсов - не менее 5 нс:

- синусоидальные сигналы - от 5 нс до 100 с;

- импульсные сигналы - от 10 нс до 100 с.

Усредняемые периоды входного сигнала - 1, 10, 100, 1000, 10000.

Период меток времени - 10^-7 с, 10^-6 с, 10^-5 с, 10^-4 с, 10^-3 с.

Скважность сигнала - от 1,000001 до 999999999.

Счет импульсов, при длительности сигнала не менее 0,1 мкс - от 1 до 999999999.

Время счета частотомеров при измерении частоты - 1 мс; 10 мс; 10² мс; 10³ мс; 10⁴ мс.

Вход В

Уровень входного сигнала Ч3-88:

- от 100 МГц до 1200 МГц - от 0,03 В до 1 В;

- от 1200 МГц до 2500 МГц - от 0,03 В до 20 мВт.

Относительный уровень помех и гармонических составляющих - не более -25 дБ.

Номинальное значение частоты встроенного опорного генератора - 5 МГц.

Предел погрешности опорного генератора частотомера - ±1·10^-8.

Время счета при измерении частоты - 16 мс, 160 мс, 1600 мс, 16000 мс, 160000 мс.

Частотомеры Ч3-88 измеряют отношение частот - вход А/вход С; вход С/вход А, вход В/вход С.

Диапазон отношений частот:

- А/С, С/А - от 0,0001 до 999999999;

- В/С - от 0,5 до 999999999.

Формат индикации - 9 десятичных разрядов.

Интерфейс Ч3-88 - USB 2.

Габаритные размеры - 345×285×106 мм.

Масса - не более 4 кг.

В основе работы приборов частотомеры Ч3-88 лежит принцип, который основан на счетно-импульсном методе: счетный блок подсчитывает количество поступающих на его вход импульсов в течение определенного интервала времени.

Условия эксплуатации Ч3-88:

Температура окружающей среды - от -10º С до +50º С.

Относительная влажность воздуха при температуре 25ºС - 90%.

Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт. ст. до 800 мм рт. ст.).

Напряжение частотомера - 230±23 В.

Частота - 50 Гц, 60 Гц.

Потребляемая мощность - 50 В·А.
