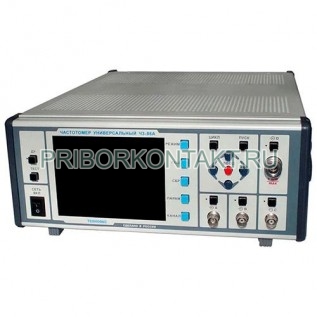

Частотомер Ч3-86А

Ч3-86А

Ч3-86А частотомер универсальный

Также этот прибор может называться: Ч386А, Ч3 86А, 4з-86А, 4з86А, 4з 86А, 43-86a, 4386a, 43 86a, Ч-386А, Ч 386А

Ч3-86А частотомер универсальный - надежный лабораторный прибор высокого класса точности с широкими функциональными возможностями, обеспечивающий работу автономно и в составе автоматизированных измерительных систем.

Основные особенности частотомеров универсальных Ч3-86А:

- широкий диапазон частот;

- высокая разрешающая способность;

- автоматизация процесса измерения;

- автоматическая и ручная установка уровня запуска;

- статистическая обработка результатов измерений;

- совместимость с КОП и RS232.

- жесткие условия эксплуатации.

Технические характеристики Ч3-86А:

Диапазон частот - от 0,005 Гц до 17,85 ГГц.

Частота синусоидальных и видеоимпульсных сигналов:

- вход А - от 0,005 Гц до 100 МГц;

- вход В - от 0,01 Гц до 100 МГц.

Период синусоидальных и видеоимпульсных сигналов для входа А - от 0,005 Гц до 100 МГц.

Частота непрерывных синусоидальных колебаний:

- вход С - от 0,1 ГГц до 1 ГГц;

- вход D - от 0,6 ГГц до 17,85 ГГц.

Длительность импульса - от 10 нс до 1000 с.

Длительность фронта, спада импульсов - от 5 нс до 100 мкс.

Интервал времени между произвольными фронтами импульсов - от (-10³) с до 10³ с.

Отношение частот двух сигналов - до 1 ГГц.

Среднее значение несущей частоты импульсно-модулированного сигнала:

- диапазон - до 0,6 ГГц до 17,85 ГГц;

- частота следования радиоимпульсов при скважности от 2 до 10³ - от 100 Гц до 500 кГц;

- минимальная длительность радиоимпульса - 1 мкс.

Разрешающая способность измерения частоты - 1·10^–10 с/t_сч.

Уровни входных сигналов Ч3-86А

Для синусоидальных сигналов (входы А и В) - от 30 мВ до 1 В.

Для видеоимпульсных сигналов (входы А и В):

- при измерении частоты (периода) и длительности импульсов - от 100 мВ до 2,5 В;

- при измерении длительности фронта и спада импульсов - от 1 В до 2,5 В.

Вход С - от 30 мВ до 1 В.

Вход D - от 30 мкВт до 5 мВт.

Измерения разности фаз двух синхронных синусоидальных сигналов:

- диапазон измерения - от –180° до 180°;

- погрешность измерения при частоте от1 кГц до 1 МГц - ±0,36°;

- погрешность измерения при частоте выше 1 МГц - ±3,6°.

Входное сопротивление:

- на входах А и В - 50±2,5 Ом; 1±0,1 МОм/100 пФ;

- на входах С и D - 50±2,5 Ом.

Частота сигналов встроенного кварцевого генератора - 10 МГц.

Относительная погрешность по частоте встроенного кварцевого генератора за 12 месяцев - не более 2·10^-7.

Габариты - 307×120×436,5 мм.

Масса Ч3-86А - 7,5 кг.

Условия эксплуатации Ч3-86А:

Диапазон рабочих температур - от -10° С до +50° С.

Напряжение питающей сети - (220±22) В.

Частота питающей сети для Ч3-86А - (50±1) Гц.

Мощность, потребляемая прибором при номинальном напряжении сети - не более 50 В·А.
