Частотомер Ч3-69

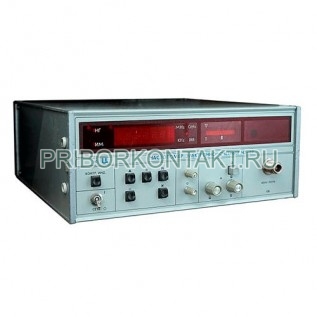

Частотомер электронно-счетный Ч3-69

Ч3-69 - электронно-счетный частотомер для измерения частоты непрерывных синусоидальных сигналов, а также несущей частоты импульсно-модулированных и амплитудно-модулированных сигналов. Прибор рассчитан на работу в СВЧ диапазоне 8-18 ГГц и может выдавать напряжение кварцованной частоты от встроенного опорного генератора. Микропроцессорный контроллер обеспечивает автоматизированное определение номера гармоники и вычисление измеряемой частоты с индикацией на цифровом табло.

Варианты обозначения: Ч369, Ч3 69, Чз-69.

Назначение и области применения

Частотомер Ч3-69 применяют при настройке, калибровке и испытаниях приемопередающих трактов, фильтров и СВЧ генераторов, а также при наладке систем связи и других устройств, где требуется измерение частоты в диапазоне 8-18 ГГц. Компактные габариты и ориентация на жесткие условия эксплуатации делают прибор удобным для стендовых и выездных работ.

Функции и особенности

• измерение частоты непрерывных синусоидальных сигналов в диапазоне 8-18 ГГц;
• измерение несущей частоты ИМ и АМ сигналов (СВЧ диапазон 8-18 ГГц);
• полуавтоматическое вычисление частоты СВЧ сигналов;
• автоматизированное определение номера гармоники микропроцессорным контроллером;
• выдача напряжения кварцованной частоты от опорного кварцевого генератора 5 МГц;
• питание от сетей 220 В 50 Гц, а также 220 и 115 В 400 Гц.

Технические характеристики

Погрешность измерения частоты

Для измерения частоты непрерывных сигналов относительная погрешность задается выражением:

δ_нг = ±(δ_о + 2·10^-7 + δ_зап),

где δ_о - относительная погрешность по частоте внутреннего опорного генератора или внутреннего источника, используемого вместо внутреннего опорного генератора; δ_зап - относительная погрешность запуска.

Для измерения несущей частоты импульсно-модулированных сигналов относительная погрешность задается выражением:

δ_нг = ±(δ + Df_сл/f_изм + 2·10^-6),

где Df_сл - погрешность сличения по нулевым биениям: при сличении по внешнему осциллографу ≤ 100 кГц, при сличении по внутреннему индикатору t_и > 1 мкс; f_изм - значение измеряемой частоты, кГц.

Конструкция и эксплуатационные особенности

Ч3-69 выполнен как малогабаритный частотомер для эксплуатации в жестких условиях. Микропроцессорная обработка облегчает работу с СВЧ сигналами за счет определения номера гармоники и вычисления частоты без необходимости ручных пересчетов. При измерениях важно соблюдать требуемый уровень входного сигнала 0,3-5 мВт и учитывать, что итоговая точность зависит от стабильности опорного генератора и условий запуска. Наличие выхода кварцованной частоты 5 МГц позволяет использовать прибор как источник опорного сигнала при настройке измерительных комплексов.

Преимущества применения

• измерение частоты в СВЧ диапазоне 8-18 ГГц для настройки трактов и генераторов;
• поддержка измерения несущей частоты ИМ и АМ сигналов;
• автоматизированное определение номера гармоники и вычисление частоты;
• встроенный опорный кварцевый генератор 5 МГц с нормированной стабильностью;
• варианты питания от сетей 50 Гц и 400 Гц, компактные габариты при массе 9 кг.
