Ч3-49

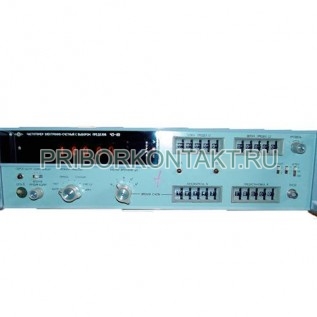

Частотомер Ч3-49 электронно-счетный с выбором пределов (Ч349, Ч3 49, Ч-349, Ч 349)

Частотомер электронно-счетный с выбором пределов Ч3-49 предназначен для:

- измерения частоты, периода и отношения частот электрических синусоидальных и импульсных сигналов;

- счета числа импульсов с возможностью отсчета от любого числа до установленного предела;

- обработки результата измерения относительно установленных пределов;

- выдачи пачек импульсов опорной или измеряемой частоты;

- выдачи информации о результатах измерения на регистрирующее устройство.

Технические характеристики приборов частотомеры Ч3-49 электронно-счетные с выбором пределов:

Рабочие условия применения (эксплуатации):

Температура окружающего воздуха - от +5?С до +40°С;

Относительная влажность воздуха - до 95% при температуре до +30°С;

Атмосферное давление - от 60кПа до 106кПа (от 460мм.рт.ст. до 800мм.рт.ст.);

Электропитание прибора частотомер Ч3-49 электронно-счетный с выбором пределов - от сети переменного тока частотой 50Гц±0,5Гц и напряжением 220В±22В с содержанием гармоник до 5% или частотой 400Гц +28Гц/-12Гц и напряжением 115В±5,75В или 220В±11В;

Прибор может использоваться для:

- настройки и калибровки генераторов синусоидальных и импульсных сигналов, опорных генераторов, делителей частоты, приеме-передающих трактов и других устройств;

- допускового контроля выходной частоты генераторов;

- измерения механических и электрических величин (при условии преобразования их в частоту или период) и их поддержания в заданных пределах с высокой степенью точности;

- в качестве генератора пачек импульсов с регулируемым числом импульсов в пачке, в системах автоматического контроля и т.д.

Прибор частотомер Ч3-49 электронно-счетный с выбором пределов измеряет частоту синусоидальных и импульсных сигналов в диапазоне:

- от 0,01Гц до 12МГц - связь по постоянному току;

- от 10Гц до 12МГц - связь по переменному току при напряжении входного сигнала;

- от 0,1В до 100В для сигналов синусоидальной формы;

- от 0,5В до 100В для импульсных сигналов прямоугольной формы любой полярности и длительности импульсов не менее 0,1мкс на уровне 0,5;

Результат измерения прибором частотомер электронно-счетный Ч3-49 с выбором пределов определяется по формуле:

D=?изм?tсч (1),

где D - результат измерения, полученный на цифровом табло; ?изм - измеряемая частота, МГц; tсч - время счета, мкс, от 1мкс до 99,999с, определяемое по формуле:

tсч=M?N (2),

где М - метки времени, равные 0,1мкс; 1мкс; 10мкс; 10²мкс ; 10³мкс; N - коэффициент усреднения (множитель), равный 1,2,3...99999;

Допустимое напряжение высокочастотных помех на наиболее чувствительном пределе входного аттенюатора должно быть не более 10кВ;

Входное сопротивление и входная емкость прибора частотомер Ч3-49 электронно-счетный с выбором пределов - не менее 100 кОм и не более 200 пФ соответственно;

Относительная погрешность при измерении частоты синусоидальных сигналов и импульсных сигналов ?_? - в пределах значений, рассчитанных по формуле:

?_?=±(?_о+1/( ?изм?tсч)) (3),

где ?изм?- относительная погрешность по частоте внутреннего опорного генератора или внешнего источника опорной частоты, используемого вместо внутреннего опорного генератора; ?изм - измеряемая частота, МГц; tсч - время счета, мкс, от 1мкс до 99,999с;

Номинальное значение частоты опорного генератора 5МГц. Пределы корректировки частоты опорного генератора при выпуске прибора частотомер электронно-счетный с выбором пределов Ч3-49 - не менее 5?10^-7 в обеде стороны от номинального значения;

Действительное значение частоты опорного генератора при выпуске прибора после самопрогрева в течение не менее 1 часа устанавливается с относительной погрешностью в пределах ±1?10^-8;

Среднеквадратическая относительная случайная вариация частоты опорного генератора приборов частотомеры Ч3-49 электронно-счетные с выбором пределов за 10 минут после 1 часа самопрогрева - не более 1?10^-8;

Относительная погрешность по частоте опорного генератора после 1 часа самопрогрева - в пределах:

- ±2,5?10^-7 за 30 суток;

- ±5?10^-7 за 12 месяцев;

Время 30 суток. и 12 месяцев отсчитывается с момента установки действительного значения частоты с относительной погрешностью в пределах ±1?10^-8 (режим работы с выключениями и без выключений);

Температурный коэффициент частоты опорного генератора прибора частотомер Ч3-49 электронно-счетный с выбором пределов - в пределах ±5?10^-9;

Прибор измеряет единичный и усредненный период колебаний синусоидальной и импульсной формы в диапазоне от 1мкс до 10²с (от 1МГц до 10^-2Гц);

Результат измерения определяется по формуле:

D=(N/M)Tизм (4),

где N - коэффициент усреднения (множитель периода), равный 1,2,3...99999; М - метки времени (период частоты заполнения), равные 0,1мкс, 1мкс, 10мкс, 10²мкс, 10³мкс; Тизм - измеряемый период, мкс;

Относительная погрешность при измерении прибором частотомер Ч3-49 электронно-счетный с выбором пределов периода синусоидальных сигналов и импульсных сигналов с длительностью фронта импульсов более половины периода сигнала частоты заполнения ?_тс - в пределах значений, рассчитанных по формуле:

?_тс=±(?_о+?_з/N+M/N?Tизм) (5),

где ?_о - смотреть формулу (3); ?_з - относительная погрешность уровня запуска; М, N, Тизм - смотреть формулу (4);

Относительная погрешность уровня запуска ?_з определяется по формуле:

?_з=Uш/3?Uс (6),

где Uш - амплитуда шумового сигнала, В; Uс - минимальная амплитуда входного сигнала. В. Значение относительной погрешности ?_з в зависимости от соотношения Uс/Uш приведены в таблице 1;

Таблица 1

При импульсной форме входного сигнала с длительностью фронта импульсов не более половины периода сигнала частоты заполнения относительная погрешность ?_ти - в пределах значение, рассчитанных по формуле:

?_ти=±(?_о+ M/N?Tизм) (7),

где ?_о - смотреть формулу (3);M, N, Tизм - смотреть формулу (4);

Прибор частотомер Ч3-49 электронно-счетный с выбором пределов измеряет отношение частот электрических колебаний. Диапазон сигнала высшей из сравниваемых частот синусоидальной формы ?в (разъем ВХОД «10^-4МГц-10МГц») - от 100Гц до 10МГц, входное напряжение - от 0,5В до 10В;

Результат измерения D определяется по формуле:

- переключатель РЕЖИМ РАБОТЫ в положении ЧАСТ:

D=10?M?N??н/?в (8),

- переключатель РЕЖИМ РАБОТЫ в положении ПЕРИОД:

D=N/10?М??в/?н (9),

где М - множитель, зависящий от положения переключателя М и равный 0,1; I; 10; 10²; 10³; N - число, установленное на переключателе МНОЖИТЕЛЬ N, равное 1,2,3...99999;

Относительная погрешность при измерении прибором частотомер Ч3-49 электронно-счетный с выбором пределов частот ?_отн - в пределах значений, рассчитанных по формулам:

- переключатель РОД РАБОТЫ в положении ЧАСТ:

?_отн=±(?_з/10?M?N+?в/10?M?N??н) (10),

где ?_з - относительная погрешность уровня запуска, обусловленная шумами в сигнале высшей из сравниваемых частот - смотреть формулу (6);

M, N - смотреть формулу (9);

- переключатель РОД РАБОТЫ в положении ПЕРИОД:

При синусоидальной форме сигнала низшей из сравниваемых частот и импульсной форме с длительностью фронта импульсов более половины периода сигнала высшей из сравниваемых частот:

?_отн=±(?_з/N+10?M??н/N??в) (11),

где ?_з - относительная погрешность уровня запуска, обусловленная шумами в сигнале высшей из сравниваемых частот - смотреть формулу (6);

При импульсной форме сигнала низшей из сравниваемых частот с длительностью фронта импульсов не более половины периода сигнала высшей из сравниваемых частот:

?_отн=±10?M/N??н/?в) (12),

где ?_з - относительная погрешность уровня запуска, обусловленная шумами в сигнале высшей из сравниваемых частот - смотреть формулу (6);

Прибор измеряет в режиме самоконтроля частоту собственного опорного сигнала 10 МГц с целью проверки работоспособности прибора;

Прибор частотомер Ч3-49 электронно-счетный с выбором пределов имеет автоматический, ручной и внешний сброс, ручной и внешний пуск и стоп;

Внешний сброс, пуск, стоп производятся импульсом отрицательной полярности амплитудой от 2,4В до 4,5В длительностью не менее 1мкс на уровне 0,5;

Прибор частотомер Ч3-49 электронно-счетный с выбором пределов производит счет числа импульсов (суммирование) в диапазоне частот от 0,01Гц до 12МГц с предварительным делением частоты входного сигнала на 10?М?N (режим СУММИР.);

Результат измерения D определяется по формуле:

D=(1/10?М?N)??сум?tсч (13),

где ?сум - средняя частота суммируемых сигналов, Гц; tсч - время счета, задаваемое вручную (кнопками ПУСК и СТОП), с;

Прибор частотомер Ч3-49 электронно-счетный с выбором пределов производит счет числа импульсов в диапазоне частот от 0,01Гц до 1МГц с предварительным делением частоты входного сигнала на 10?М?N и автоматической остановкой счета при достижении установленного верхнего предела L2, равного 1,2,3…99999 (режим СЧЕТ L2);

Прибор производит отсчет числа импульсов в диапазоне от 0,01Гц до 1МГц в предварительным делением частоты входного сигнала на 10?М?N и автоматическим повторением цикла при достижении установленного верхнего предела L2, равного 1,2,3...99999, черев интервал времени, равный времени индикации N (режим ЦИКЛ);

Прибор частотомер Ч3-49 электронно-счетный с выбором пределов выдает во всех режимах работы кодированный сигнал для сравнения с результатами измерения D с установленными пределами L1 (нижний предел) и L2 (верхний предел), которые могут принимать значения 1,2,3...99999;

Сигналы сравнения соответствует таблице 2;

Таблица 2

0 - логический «0» (напряжение не более +0,4В);

1 - логическая «1» (напряжение не менее +2,4В);

Прибор частотомер Ч3-49 электронно-счетный с выбором пределов выдает пачки импульсов через интервал времени, равный времени индикации;

Параметры импульсов:

- количество импульсов в пачке соответствует числу индицируемому на табло прибора;

- полярность - положительная;

- амплитуда - не мене 2В на нагрузке 10 кОм;

- длительность - не менее 60нс на уровне 0,5;

Прибор частотомер Ч3-49 электронно-счетный с выбором пределов обеспечивает индикацию результата измерения в цифровой форме с гашением незначащих нулей, возможность включения памяти (хранения результата измерения на время последующего цикла измерения), индикацию переполнения (П) и результата сравнения (ниже - «<», «НОРМА», выше - «>»);

Прибор обеспечивает во всех режимах, работы отсчет результата измерения от установленного значения R, равного 0,1,2,3,99999;

При автоматическом пуске прибор частотомер Ч3-49 электронно-счетный с выбором пределов обеспечивает возможность плавной установки времени индикации результата измерения, при этом время индикации:

- в положении переключателя БЫСТРО от 0,1мс до 10мс;

- в положении переключателя НОРМ от 0,05с до 4с;

Допустимое отклонение в пределах ±50% от указанных значений;

В положении переключателя ВНЕШН режим индикации сохраняются до нажатия кнопки СБРОС;

Прибор частотомер электронно-счетный с выбором пределов Ч3-49 обеспечивает возможность работы от внешнего источника опорной частоты (вместо внутреннего опорного генератора) 1МГц±10Гц, 6МГц±10Гц и 10МГц±10Гц напряжением от 0,6В до 3В;

Прибор обеспечивает выход сигналов опорных частот в виде импульсов положительной полярности амплитудой не менее 2,4В на нагрузке 10 кОм. Частота повторения импульсов ?, МГц, определяется по формуле:

?=1/M?N (14),

где М и N - смотреть формулу (2);

Прибор частотомер Ч3-49 электронно-счетный с выбором пределов выдает для автоматической системы контроля постоянные напряжения источников питания +5В, +12,6В, +180В и -5В и сигнал внутреннего оперного генератора в виде положительных импульсов частотой 5МГц амплитудой не менее 2,4В на нагрузке 10 кОм;

Прибор имеет возможность дистанционного управления переключателями РЕЖИМ РАБОТЫ, МЕТКИ ВРЕМЕНИ, МНОЖИТЕЛЬ N, ПРЕДУСТАНОВКА R, НИЖН. .ПРЕДЕЛ 1.1, ВЕРХН. .ПРЕДЕЛ L2 в параллельном двоично-десятичном коде 8-4-2-1;

Прибор частотомер Ч3-49 электронно-счетный с выбором пределов выдает на регистрирующее устройство информацию о мантиссе измеряемой величины, переполнении и результате сравнения в параллельном двоично-десятичном коде 6-4-2-1;

Прибор выдает сигнал для запуска регистрирующего устройства в виде импульса положительной полярности длительностью не менее 10мкс на уровне 0,5 амплитудой не менее 2,4В на нагрузке 10 кОм;

Прибор частотомер Ч3-49 электронно-счетный с выбором пределов принимает внешний потенциальный сигнал "Запрет-разрешение". При наличии сигнала 'Запрет" (логический 0) прибор переходит а режим ожидания, при отсутствии сигнала "Запрет” - выполняет свои функции;

Прибор обеспечивает свои технические характеристики по истечении времени установления рабочего режима, равного 1 час;

Время готовности прибора без гарантированной погрешности по частоте внутреннего опорного генератора или при работе от внешнего источника опорной частоты - не более 5 минут;

Электропитание прибора осуществляется от сети переменно тока частотой 50Гц±0,5Гц и напряжением 220В±22В с содержанием гармоник до 5%или частотой 400Гц +28Гц/-12Гц и напряжением 115В±5,75В или 220В±11В;

Мощность, потребляемая прибором от сети при номинальном напряжении не превышает 120В?А;

Прибор частотомер Ч3-49 электронно-счетный с выбором пределов сохраняет свои технические характеристики в течение 8 часов непрерывной работы. Время непрерывной работы не включает в себя времени установления рабочего режима;

Нормальные условия применения (эксплуатации):

Температура окружавшего воздуха - 20?С±5?С;

Относительная влажность воздуха - 65%±15%;

Атмосферное давление - 100кПа±4кПа (750мм.рт.ст.±30мм.рт.ст.);

Напряжение питания сети - 220В±4,4В;

Частота питающей сети - 50Гц±0,5Гц;

Содержание гармоник - до 5%;

Рабочие условия применения (эксплуатации) прибора частотомер Ч3-49 электронно-счетный с выбором пределов:

Температура окружавшего воздуха - от +5?Сдо +40?С;

Относительная влажность воздуха - 95% при температуре +30?С;

Атмосферное давление - от 60кПа до 106кПа (от 460мм.рт.ст. до 800мм.рт.ст.);

Предельные условия транспортирования прибора частотомер Ч3-49 электронно-счетный с выбором пределов:

Температура окружавшего воздуха - от -50?Сдо +60?С;

Относительная влажность воздуха - 95% при температуре +30?С;

Атмосферное давление - от 60кПа до 106кПа (от 460мм.рт.ст. до 800мм.рт.ст.);

После пребывания в предельных условиях время выдержки прибора в нормальных условиях не менее 2 часа;

Габариты - 490х136х480мм;

Масса прибора без упаковки - не более 18кг;

Наработка на отказ - не менее 3000 часов;

Средний срок службы прибора частотомер Ч3-49 электронно-счетный с выбором пределов - 10 лет;

Средний ресурс - 10000 часов.
