Частотомер Ч3-75

Ч3-75

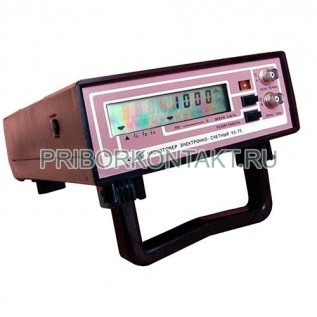

Частотомер электронно-счетный Ч3-75

Также этот прибор может называться: Ч3 75, Ч375, 4з-75, ch3-75, ch3 75, ch375.

Ч3-75 частотомер электронно-счетный предназначен для автоматического измерения частоты и периода синусоидальных сигналов при ремонте, разработке, производстве и эксплуатации различных радиоэлектронных устройств.

Технические характеристики Ч3-75:

Диапазон частот - от 10 Гц до 1000 МГц.

Диапазон измеряемых периодов - от 1 мкс до 100 мс.

Чувствительность на канале:

- А - 20 мВ;

- Б - 50 мВ.

Напряжение входного сигнала частотомера Ч3-75 в диапазоне:

- от 10 Гц до 10 МГц - от 0,02 В до 10 В.

- от 10 Гц до 1000 МГц - от 0,05 В до 1 В.

Относительная погрешность измерение частоты синусоидальных сигналов - не более ±1,5·10^-6.

Время счета - 1 мс; 10 мс; 100 мс; 1000 мс; 10 000 мс.

Число усредняемых периодов (множитель периода) - 1; 10; 100; 1000; 10 000.

Допустимое отношение напряжения сигнала к напряжению помехи - не менее 30 дБ.

Относительная погрешность измерение периода - ±5·10^-7.

Параметры кварцевого генератора Ч3-75:

- номинальное значение частоты - 5 МГц;

- диапазон коррекции частоты выходного сигнала - ±4·10^-6;

- действительное значение частоты - ±10^-7;

- относительная погрешность кварцевого генератора за 1 год - ±2·10^-6.

Опорная частота внешнего генератора - 5000±0,01 кГц.

Напряжение внешнего опорного генератора - от 0,5 В до 3 В.

Входное сопротивление приборов частотомеры Ч3-75 по входу:

- А - не менее 1 МОм;

- В - 50 Ом.

Входная емкость по входу А - не более 50 пФ.

Время непрерывной работы - не менее 8 ч.

Средняя наработка на отказ - не менее 8000 ч.

Потребляемая мощность - не более 20 В·А.

Питающей от сети:

- напряжением - 240±24 В; 220±22 В; 120±12 В; 110±11 В.

- частотой - 50±1 Гц; 60±1 Гц.

Ч3-75 частотомер имеет автоматический аттенюатор.

Габаритные размеры - 185×90×330 мм.

Масса - не более 2,5 кг.

Условия эксплуатации Ч3-75:

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +25° С - до 90%.

Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт. ст. до 800 мм рт. ст.).
