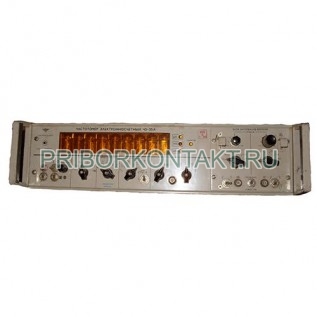

Ч3-35

Также этот прибор может называться: Ч335, Ч3 35, ЧЗ35, ЧЗ-35, ЧЗ 35.

Частотомер Ч3-35 электронно-счетный предназначен для автоматического измерения частоты электрических колебаний, периода электрических колебаний, интервала времени, длительности импульсов, отношения частот, выдачи кодированных сигналов результатов измерений, выдачи сигналов кварцованных частот от 0,1 МГц до 10 МГц декадными ступенями.

В приборе Ч3-35 применяется блок кварцевого генератора И23.261.127 СхЭ.

Технические характеристики приборов частотомеры Ч3-35 электронно-счетные:

Диапазон измеряемых частот - 10 Гц - 50 МГц.

Диапазон частот при измерении периода - 0,01 Гц - 100 кГц.

Погрешность измерения:

- частоты - ±?0±1 ед. сч.;

- периода - ±?0±((3?10-3)/n)±?вх/(?такт?n).

Диапазон измеряемых интервалов времени - 10-6 с - 102 с.

Разрешающая способность - ±100 нс.

Пределы измерения отношения частот - (10 Гц - 50 МГц)/(0,01 Гц - 100 кГц).

Напряжение входного сигнала Ч3-35:

- синусоидального - 0,1 В - 100 В;

- импульсного - 0,3 В - 100 В.

Нестабильность частоты кварцевого генератора за 1 сутки - ±3?10-8;

Входной импеданс:

- при измерении частоты - 15 кОм/80 пФ;

- при измерении периода - 1 кОм/100 пФ.

Потребляемая мощность - 100 В?А.

Габаритные размеры - 480х120х420 мм.

Масса Ч3-35 - 22 кг.
