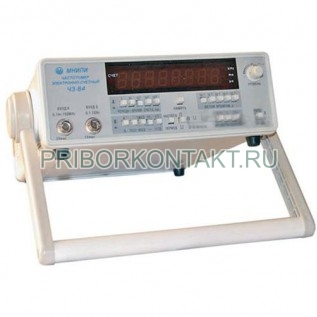

Фото Частотомер Ч3-84
Артикул: Ч3-84

Описание товара:


Модель: Ch3_84
Наличие:
Наличие уточняйте по e-mail:
info@priborkontakt.ru
Характеристики:
Все характеристики
Артикул
Ч3-84
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация

Частотомер электронно-счетный Ч3-84

Ч3-84 - электронно-счетный частотомер для измерения частоты и периода синусоидальных и импульсных сигналов, длительности импульсов, отношения частот электрических сигналов, а также для выдачи сигнала опорной частоты. Прибор применяется при наладке, контроле и ремонте измерительной аппаратуры и систем различного назначения, где требуется надежный контроль временных и частотных параметров.

Назначение и области применения

  • измерение частоты и периода синусоидальных и импульсных сигналов;
  • измерение длительности импульсов и контроль частоты их следования;
  • измерение отношения частот двух сигналов;
  • выдача опорной частоты для поверочных и настроечных работ;
  • работы в лаборатории, на стендах, в ремонтных мастерских и при регламентном обслуживании аппаратуры.

Принцип работы и особенности

Работа Ч3-84 основана на счетно-импульсном принципе: счетный узел подсчитывает количество импульсов, поступающих на вход, за заданный интервал времени. Для повышения стабильности результата при измерении периода предусмотрено усреднение по выбранному числу периодов. Также доступны метки времени с несколькими фиксированными шагами, удобными для задач временных измерений.

Технические характеристики

Параметр Значение
Вход A: диапазон измерения частоты 0,1 Гц-150 МГц
Вход A: диапазон измеряемых периодов (0,01 Гц-10 МГц) 0,1 мкс-100 с
Вход A: диапазон измеряемых длительностей импульсов 1 мкс-100 с
Вход A: частота следования импульсов не более 500 кГц
Вход A: уровни входных сигналов (синус, эффективное значение) 0,02-10 В
Вход A: уровни входных сигналов (импульсы) 0,05-10 В
Вход A: входное сопротивление 50 Ом-1 МОм
Вход A: входная емкость не более 50 пФ
Множитель периода (число усредняемых периодов) 1; 10; 102; 103; 104
Период меток времени 10-7 с; 10-6 с; 10-5 с; 10-4 с; 10-3 с
Вход B: диапазон измерения частоты 100 МГц-1000 МГц
Вход B: уровень входных сигналов 0,03-1 В
Вход B: входное сопротивление 50±2,5 Ом
Относительная погрешность по частоте ±5·10-8/мес; ±1·10-7/год
Габаритные размеры 262x88x320 мм
Масса не более 3 кг

Условия эксплуатации

Параметр Значение
Температура окружающей среды -10 °С - +50 °С
Относительная влажность при 25 °С до 90%
Атмосферное давление 84-106,7 кПа (630-800 мм рт. ст.)
Напряжение сети 220±22 В
Частота сети 50±1 Гц
Потребляемая мощность не более 20 В·А
Средняя наработка на отказ не менее 10 000 ч

Преимущества применения

  • широкий диапазон измерения частоты за счет двух входов: до 150 МГц по входу A и до 1000 МГц по входу B;
  • поддержка измерения периода и длительности импульсов с большим верхним пределом (до 100 с);
  • усреднение периода (множитель периода) для повышения повторяемости результатов;
  • компактные габариты и небольшая масса - удобно для сервисных и наладочных работ;
  • нормированные условия эксплуатации и ресурс - подходит для длительного использования в производственных и ремонтных подразделениях.
