Частотомер Ч3-47

Ч3-47

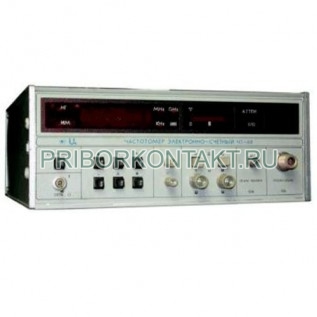

Частотомер электронно-счетный Ч3-47

Также этот прибор может называться: Ч347, Ч3 47, Чз-47, Чз47, Чз 47, 4347, 43-47, ch3-47, ch347, ch3 47.

Ч3-47 частотомер электронно-счетный предназначен для измерения частоты и периодов входных сигналов, временных интервалов, напряжение постоянного тока, отношение частот и периодов, производит деление частоты входного сигнала и счет числа электрических колебаний, выдает сигнал с кварцованной частотой повторения.

Частотомеры Ч3-47 выполнены в настольном и стоечном вариантах.

Технические характеристики Ч3-47:

Диапазон измерения частот - от 0 до 500 МГц.

Диапазон входных напряжений - от 0,1 мВ до 500 В.

Относительная погрешность измерения частоты - ±(d₀+1/l_xt_сч).

Диапазон частот входного сигнала при измерении периода - от 0 до 10 МГц.

Диапазон измерения временных интервалов:

- одиночного - от 0,1 мкс до 10 000 с;

- усредненного - от 1 нс до 10 с.

Разрешающая способность интервалов:

- одиночного - 100 нс;

- усредненного - 100 пс.

Погрешность измерения усредненного интервала времени - ±(d₀t_x+5нс+375нс/√N), где N=1, 10, 100,…,10⁸.

Потребляемая мощность - 130 В·А.

Габаритные размеры:

- настольный вариант - 233×488×475 мм;

- стоечный вариант - 125×520×475 мм.

Масса частотомера Ч3-47 - 15 кг.

Ч3-47 могут работать в системах с дистанционным управлением в параллельном коде.
