Частотомер Ч3-81/1

Ч3-81/1

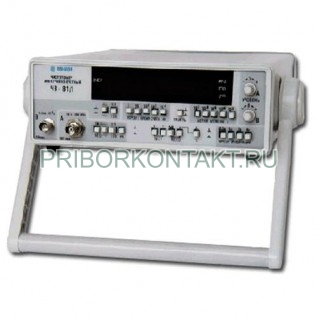

Частотомер электронно-счетный Ч3-81/1

Также этот прибор может называться: Ч3 81/1, Ч381/1, Ч3811, Ч3 81 1, Чз-81/1, Чз 81/1, Чз81/1, Чз811, Чз 81 1.

Ч3-81/1 частотомер электронно-счетный измеряет частоты, периоды синусоидальных и импульсных сигналов, а также длительности импульсов, отношения частот электрических сигналов и выдачи сигнала опорной частоты.

Сфера применения: наладка, контроль и ремонт измерительных приборов, а также систем различного назначения.

Технические характеристики Ч3-81/1:

Вход А

Диапазон частот - от 10 Гц до 200 МГц.

Входное сопротивление - от 1 МОм до 50 Ом.

Уровень входных сигналов частотомера:

- синусоидальных (эффективное значение) - от 30 мВ до 10 В;

- импульсных - от ±100 мВ до ±10 В.

Вход В

Диапазон частот - от 10^-4 Гц до 1 МГц.

Уровень входных сигналов:

- синусоидальных - от 0,03 В до 10 В;

- импульсных - от ±0,1 до ±30 В.

Диапазон периодов Ч3-81/1 - от 1 мкс до 10 000 с.

Число усреднённых периодов (множитель периода) - 1, 10, 10², 10³, 10⁴.

Период тактовой частоты - 10^-7 с, 10^-6 с, 10^-5 с, 10^-4 с, 10^-3 с.

Входное сопротивление частотомеров Ч3-81/1 - 1 МОм.

Входная ёмкость - не более 50 пФ.

Номинальная частота встроенного опорного генератора частотомера Ч3-81/1 - 5 МГц.

Вариация Аллана - ±2,5·10^-11 за 1 сек.

Температурный уход частоты - ±2,5·10^-8.

Относительная погрешность - ±1·10^-7/ год; ±7,5·10^-9/ сутка.

Входное сопротивление частотомеров - 50 Ом.

Интерфейс - RS 232C.

Габаритные размеры - 262×88×320 мм.

Масса - не более 2,8 кг.

Работа приборов частотомеры Ч3-81/1 основана на счетно-импульсном принципе, суть которого в том, что программируемая логическая микросхема подсчитывает количество поступающих на ее вход импульсов в течение определенного интервала времени.

Условия эксплуатации Ч3-81/1:

Температура окружающей среды - от 5º С до 40º С.

Относительная влажность воздуха при температуре 25º С - 90%.

Атмосферное давление Ч3-81/1 - от 84 кПа до 106,7 кПа (от 630 мм рт.ст. до 800 мм рт.ст.).

Напряжение сети переменного тока - 220±22 В.

Частота сети переменного тока - 50±1 Гц.

Потребляемая мощность частотомера - не более 20 В·А.

Средняя наработка на отказ - не менее 10 000 ч.

Предприятие-изготовитель предоставляет гарантию соответствия частотомеров Ч3-81/1 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
