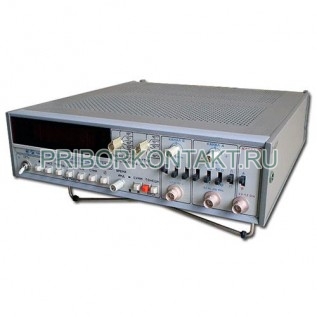

Частотомер Ч3-63/1

Частотомер Ч3-63/1 электронно-счетный

Ч3-63/1 - электронно-счетный частотомер универсального назначения для измерений частоты, периода и временных параметров сигналов, а также для счета импульсов и определения отношения частот. Прибор рассчитан на эксплуатацию в лабораториях, цеховых условиях и в составе автоматизированных комплексов благодаря возможности выдачи результатов на внешнее регистрирующее устройство и применению внутреннего или внешнего эталона частоты.

Частотомер используют при настройке, испытаниях и калибровке приемо-передающих трактов, фильтров, генераторов, а также при обслуживании систем связи и другой радиоэлектронной аппаратуры.

Назначение и выполняемые измерения

• измерение частоты синусоидальных сигналов и частоты следования импульсных сигналов;
• измерение периода синусоидальных сигналов и периода повторения импульсов;
• измерение длительности импульсов;
• измерение отношения частот электрических сигналов;
• счет числа электрических сигналов (импульсов/колебаний);
• выдача сигнала опорной частоты;
• передача информации о результатах измерений на регистрирующее устройство.

Области применения

• поверочные и калибровочные работы в метрологических службах;
• настройка и контроль параметров генераторов и синтезаторов частоты;
• испытания трактов связи, фильтров и узлов приемо-передающей аппаратуры;
• измерения временных параметров импульсных сигналов при разработке и ремонте РЭА.

Измерение частоты

Измерение частоты выполняется по двум входам с учетом типа сигнала и диапазона частот.

Минимальная длительность входного импульса при измерении частоты - 2,5 нс.

Погрешность измерения частоты

Относительная погрешность при измерении частоты синусоидальных и импульсных сигналов рассчитывается по выражению:

δ_f = ±(|δ₀| + |1/(f_изм·τ_сч)|),

где δ₀ - относительная погрешность по частоте внутреннего кварцевого генератора или внешнего источника, используемого вместо внутреннего; f_изм - измеряемая частота, Гц; τ_сч - время счета (10^-3 с, 10^-2 с, 10^-1 с, 1 с или 10 с).

Измерение периода

По входу Б выполняется измерение единичного и усредненного периода синусоидальных и импульсных сигналов любой полярности (при длительности импульсов не менее 50 нс).

Погрешность измерения периода

Относительная погрешность при измерении периода задается выражением:

δ_T = ±(|δ₀| + |δ_зап| + |T₀/τ_сч|),

где δ₀ - погрешность по частоте опорного генератора; δ_зап - погрешность запуска; T₀ - период меток времени; τ_сч = n·T_изм - время счета; T_изм - измеряемый период; n - число измеряемых периодов.

Погрешность запуска определяется параметрами шума измерительного тракта, уровнем помехи и крутизной перепада напряжения в точке запуска, в том числе для синусоидального сигнала при запуске в точке максимальной крутизны.

Измерение длительности импульсов

По входу Б измеряется длительность импульсов любой полярности.

Абсолютная погрешность измерения длительности импульса задается выражением:

Δt = ±(|δ₀·t_изм| + |Δt_ур| + |Δt_зап| + T₀),

где t_изм - измеряемая длительность; Δt_ур учитывает влияние установки уровня запуска (в том числе длительности фронта и среза), а Δt_зап определяется шумами тракта, помехой и крутизной перепада в точке запуска.

Измерение отношения частот

Ч3-63/1 выполняет измерение отношения частот двух сигналов при подаче их на разные входы:

• диапазон высшей из сравниваемых частот (вход А) - 0,1 Гц-200 МГц;
• диапазон низшей из сравниваемых частот (вход Б) - 0,01 Гц-10 МГц.

Погрешность измерения отношения частот рассчитывается по выражению:

δ(f₁/f₂) = |δ_зап.н.| + |f₁/(f₂·n)|,

где δ_зап.н. - погрешность запуска для низшей частоты, подаваемой на вход Б; n - число измеряемых периодов; f₁ - низшая частота; f₂ - высшая частота.

Опорный кварцевый генератор

• номинальная частота кварцевого генератора - 5 МГц;
• диапазон коррекции при выпуске - не менее 5·10^-17 в каждую сторону от номинала;
• после времени установления рабочего режима 2 ч частота установлена с погрешностью в пределах ±1·10^-8 относительно номинала;
• относительная погрешность по частоте после 2 ч: ±1,5·10^-7 за 30 суток, ±5·10^-7 за 12 месяцев;
• СКО относительной случайной вариации частоты при стабилизации температуры ±1°С - не более 1·10^-10 за 1 с и 1·10^-10 за 10 с;
• изменение частоты на 1°С в диапазоне -30°С…+50°С - в пределах ±1·10^-9.

Входные параметры

• входное сопротивление и входная емкость по входам А и Б - не менее 1 МОм (минус 10%) и не более 50 пФ (плюс 10%) соответственно;
• по входу А возможно переключение входного сопротивления на 50 Ом;
• входное сопротивление по входу В - 50 Ом.

Эксплуатационные условия и питание

• рабочая температура - от -30°С до +50°С;
• относительная влажность - до 98% при температуре до 25°С.

Питание осуществляется от:

• сети переменного тока 220 В±22 В, 50 Гц±0,5 Гц (гармоники до 5%);
• или сети 220 В±11 В / 115 В±5,75 В, 400 Гц±10 Гц;
• или источника постоянного тока 27 В±3 В.

Потребляемая мощность при номинальном напряжении - не более 60 В·А.

Режимы работы, готовность и надежность

• время установления рабочего режима с гарантированной погрешностью - 2 ч;
• без гарантированной погрешности или при внешнем опорном источнике - не более 1 мин при температуре от +50°С до -10°С и не более 15 мин при температуре от -10°С до -30°С;
• допустимая непрерывная работа в рабочих условиях - не менее 16 ч (без учета времени установления режима);
• средняя наработка на отказ - не менее 8000 ч.
