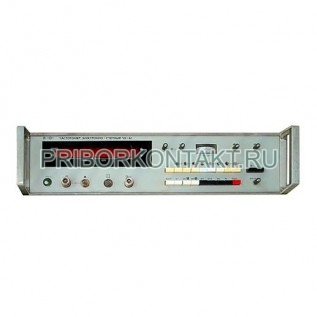

Частотомер Ч3-61

Также этот прибор может называться: Ч361, Ч3 61, Ч-361, Ч 361, ЧЗ-61, ЧЗ61, ЧЗ 61, Ch3-61, Ch361, Ch3 61.

Ч3-61 частотомер электронно-счетный предназначается для измерения частоты НГ сигналов и несущей частоты ИМ сигналов в волноводных трактах.

Частотомеры Ч3-61 обеспечивают работу в системах с КОП.

Сфера применения: исследование, отработка и поверка частотных характеристик генераторов, анализаторов и других устройств в СВЧ диапазоне.

Технические характеристики Ч3-61:

Диапазон частот - от 8,15 ГГц до 37,5 ГГц.

Разрешающая способность - 1 Гц/с.

Минимальные уровни входных сигналов:

- в режиме НГ на частоте от 8,15 ГГц до 17,44 ГГц - 50 мкВт;

- в режиме ИМ - 250 мкВт.

Максимальный уровень входных НГ и ИМ сигналов - 5 мВт.

Погрешность измерения частоты:

- в режиме НГ - δ₀±1 ед.сч.;

- в режиме ИМ - δ₀±150/f_изм±1 ед. сч.

Параметры импульсов входных ИМ сигналов:

- максимальная длительность - 0,5 мкс;

- частота повторения - от 100 Гц до 10 кГц;

- скважность - от 2 до 1000.

Тип индикации Ч3-61 - светодиодная.

Количество разрядов - 11.

Потребляемая мощность - 130 В·А.

Габаритные размеры - 490×136×480 мм.

Масса частотомера Ч3-61 - 16 кг.

Частотомеры Ч3-61 выполнены на полупроводниковых приборах и интегральных схемах.
