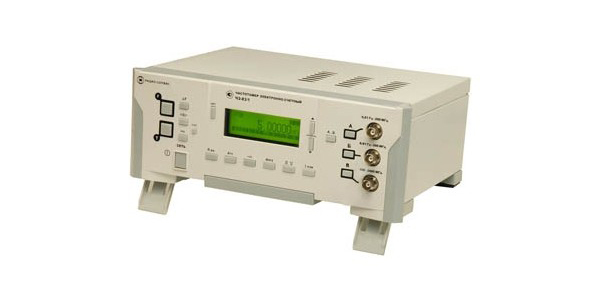

Электронно-счетный частотомер Ч3-83/1

Также этот прибор может называться: Ч3 83/1, Ч383/1, Ч3 83 1, Ч3-83-1, Чз-83-1, Чз-83/1, ch3-83/1, ch383/1, ch3 83/1.

Ч3-83/1 частотомер электронно-счетный предназначен для измерения частоты и периода синусоидальных сигналов, а так же длительности импульса, частоты и периода следования импульсных сигналов.

Частотомеры Ч3-83/1 измеряют уход частоты (как мгновенный, так и максимальный) за период измерения, длительность и скважность импульсов, подсчитывает количество импульсов за период измерения, а также служат для выдачи высокостабильного сигнала опорной частоты.

Технические характеристики опорного генератора частотомера Ч3-83/1:

Выходная частота - 5 МГц.

Стабильность поддержания частоты - 5·10^-6/10^-5 сутки/год.

Напряжение внешнего источника F_{опорной} - от 0,5 В до 3 В.

Выходной сигнал F_{опорной} - 5 МГц (на нагрузке 50 Ом) - от 0,5 В до 1,5 В.

Время установления рабочего режима - 15 мин.

Измерение частоты частотомером Ч3-83/1:

Диапазон частот (входы А и Б) - от 0,1 Гц до 200 МГц.

Напряжение входного сигнала - от 0,03 В до 10 В.

Диапазон частот (вход В) - от 100 МГц до 2400 МГц.

Мощность входного сигнала - от 0,03 мВт до 60 мВт.

Измерение периода (вход А):

Усредненный период - от 5 нс до 10 с.

Период единичного импульса - от 0,1 мкс до 100 с.

Длительность импульса - от 0,1 мкс до 100 с.

Скважность импульса, F_{следования} - не более 5 МГц.

Емкость счетчика числа импульсов - 232.

Общие характеристики Ч3-83/1:

Время счета:

- входы А и Б - 0,1 с; 1 с; 10 с.

- вход В - 0,2 с; 2 с; 20 с.

Входной импеданс:

- входы А и Б - 1 МОм и 50 Ом/50 пФ±10%.

- вход В - 50 Ом.

Интерфейс - RS232С.

Питание от сети для Ч3-83/1:

- напряжением - 220±22 В;

- частотой - 50±1 Гц.

Потребляемая мощность - не менее 25 Вт.

Масса - не более 3 кг.

Габаритные размеры - 295×110×220 мм.

Измерение в Ч3-83/1 проводится по трем каналам, два из которых имеют одинаковый частотный диапазон, что позволяет одновременно работать с двумя источниками сигнала и вычислять их соотношения.

Термостабилизированные опорные генераторы модели обеспечивают высокую точность измерений.

Высокоинформативный графический дисплей и интуитивно понятные органы управления существенно облегчают работу с прибором.
