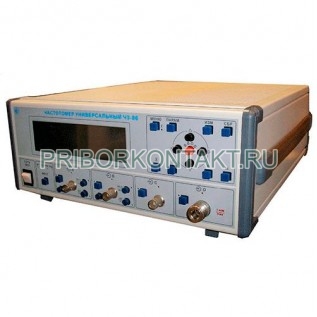

Частотомер Ч3-86

Частотомер Ч3-86 универсальный

Ч3-86 - универсальный частотомер лабораторного класса точности для измерения параметров синусоидальных и импульсных сигналов в широком диапазоне частот. Прибор рассчитан на автономную работу и на применение в составе автоматизированных измерительных систем через КОП.

Частотомер используется при наладке, контроле и испытаниях генераторов, трактов связи, СВЧ-устройств, цифровых узлов и импульсных формирователей, когда требуется высокая разрешающая способность и стабильная опорная частота.

Назначение и возможности

• измерение частоты и периода синусоидальных и видеоимпульсных сигналов;
• измерение частоты непрерывных синусоидальных колебаний в СВЧ-диапазоне;
• измерение длительности импульсов, а также параметров фронта и спада;
• измерение интервалов времени между произвольными фронтами импульсов;
• измерение отношения частот двух сигналов;
• автоматическая и ручная установка уровня запуска;
• статистическая обработка результатов измерений;
• интеграция в измерительные системы по КОП.

Диапазоны измерений

Общий диапазон частот - от 0,1 Гц до 17,85 ГГц.

• вход A: 0,1 Гц-100 МГц (синусоидальные и видеоимпульсные сигналы);
• вход B: 0,1 Гц-100 МГц (синусоидальные и видеоимпульсные сигналы);
• вход C: 0,1 ГГц-1 ГГц (непрерывные синусоидальные колебания);
• вход D: 1 ГГц-17,85 ГГц (непрерывные синусоидальные колебания).

• длительность импульса: 50 нс-100 мс;
• длительность фронта/спада импульсов: 50 нс-100 мкс;
• интервал времени между произвольными фронтами: 50 нс-1 с;
• отношение частот двух сигналов: 0,1 Гц-100 МГц.

Входные уровни и входные цепи

• синусоидальные сигналы (входы A и B): 30 мВ-7 В;
• видеоимпульсные сигналы (входы A и B) при измерении частоты (периода) и длительности импульсов: 100 мВ-10 В;
• видеоимпульсные сигналы (входы A и B) при измерении длительности фронта и спада: 600 мВ-10 В;
• вход C: 30 мВ-0,5 В;
• вход D: 5 мкВт-100 мкВт.

• входное сопротивление входов A и B: 50±2,5 Ом или 1±0,1 МОм/100 пФ;
• КСВН по входам C и D: не более 2.

Опорный генератор и режимы счета

• частота встроенного кварцевого генератора: 10 МГц;
• относительная погрешность по частоте опорного генератора за 12 месяцев: не более 2·10^-7;
• время счета: 1 мс, 10 мс, 100 мс, 1 с, 10 с.

Конструкция и эксплуатационные параметры

Преимущества применения

• закрывает измерения от низких частот до 17,85 ГГц с разделением по входам для разных классов сигналов;
• поддерживает измерения импульсных параметров (длительность, фронт/спад, интервалы времени) при малых временах 50 нс;
• гибкая настройка запуска (автоматическая и ручная) облегчает работу с сигналами разной формы и уровня;
• встроенная статистическая обработка и выбор времени счета упрощают контроль стабильности и повторяемости;
• совместимость с КОП позволяет использовать Ч3-86 в автоматизированных стендах и ИИС.
