Частотомер Ч3-71

Ч3-71

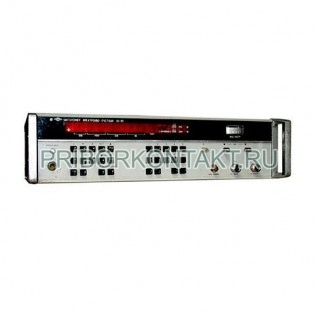

Частотомер электронно-счетный Ч3-71

Также этот прибор может называться: Ч371, Ч3 71, Чз-71, Чз71, Чз 71, 4371, 43-71, ch3-71, ch371, ch3 71.

Ч3-71 частотомер электронно-счетный предназначен для автоматического измерения частоты непрерывных сигналов и полуавтоматического измерения несущей частоты ИМ-сигналов.

Частотомеры Ч3-71 применяются в измерительной технике, технике связи, полупроводниковой электронике и других областях науки и техники при разработке, производстве, эксплуатации и метрологическом обеспечении радиотехнических элементов, приборов и систем.

Технические характеристики Ч3-71:

Диапазон измеряемых частот:

- НК - от 10 Гц до 37,5 ГГц;

- ИМ-сигналов - от 0,1 ГГц до 37,5 ГГц.

Уровень входных сигналов:

- канал А с частотой от 10 Гц до 100 МГц - от 0,05 В до 1 В;

- канал Б с частотой от 0,1 ГГц до 2 ГГц - от 0,02 мВт до 10 мВт;

- канал В с частотой от 2 ГГц до 37,5 ГГц - от 0,02 мВт до 10 мВт.

Диапазон по входу В перекрывается тремя выносными смесителями - коаксиальным 7/3,04 мм и волноводными 11×5,5 мм, 7,2×3,4 мм.

Пределы допускаемой основной погрешности измерения НК - ±(d₀+1/f_измt_сч), где d₀= ±1,5·10^-7 - погрешность внутреннего кварцевого генератора за 1 год.

Пределы допускаемой основной погрешности измерения несущей частоты ИМ-сигналов (в зависимости от длительности радиоимпульса) - от 10 кГц до 100 кГц.

Разрешающая способность по частоте - 1 Гц; 10 Гц; 100 Гц; 1 кГц.

Питание - 220 В ±11 В, от 388 Гц до 428 Гц.

Потребляемая мощность - 120 В·А.

Габариты - 488×555×133 мм.

Масса частотомера Ч3-71 - 25 кг.

Может использоваться автономно и в составе АИС. Прибор имеет встроенный микропроцессор, расширенные функциональные возможности (измерение нестабильности, среднего значения, калькуляторный режим), самодиагностику, высокие метрологические характеристики.
