Частотомер Ч3-58

Ч3-58

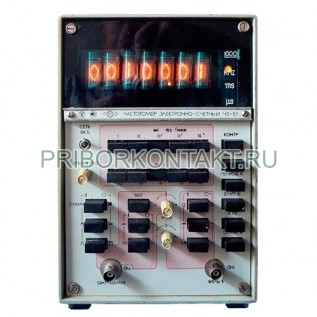

Частотомер электронно-счетный автоматический Ч3-58

Также этот прибор может называться: Ч358, Ч3 58, Чз-58, Чз58, Чз 58, 4358, 43-58, ch3-58, ch358, ch3 58.

Ч3-58 частотомер электронно-счетный автоматический предназначен для измерения частоты непрерывных синусоидальных сигналов в диапазоне от 10 Гц до 18 ГГц.

Частотомеры Ч3-58 применяются для настройки, испытаний и калибровки приемопередающих устройств, фильтров, генераторов, в системах связи и навигации. Процесс измерения частоты полностью автоматизирован.

Технические характеристики Ч3-58:

Диапазон измеряемых частот - от 10 Гц до 18 ГГц.

Напряжение входного сигнала:

- на частоте от 10 Гц до 500 МГц - от 0,05 В эфф до 1 В эфф;

- на частоте от 500 МГц до 1050 МГц - от 0,1 В эфф до 1 В эфф;

- на частоте от 1,05 ГГц до 12 ГГц - от 0,02 мВт до 5 мВт;

- на частоте от 12 ГГц до 16 ГГц - от 0,05 мВт до 5 мВт;

- на частоте от 16 ГГц до 18 ГГц - от 0,15 мВт до 5 мВт.

Погрешность по частоте внутреннего кварцевого генератора за 6 мес. - ±2,5·10^-7.

Максимальное время обзора в диапазоне от 1,05 ГГц до 18 ГГц - 1 с.

Габариты - 490×136×485 мм.

Масса Ч3-58 - 20 кг.
