Частотомер Ч3-34А

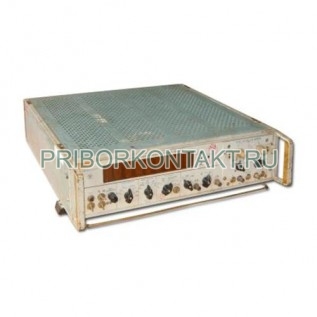

Электронно-счетный частотомер Ч3-34А

Ч3-34А - электронно-счетный частотомер для автоматического измерения частоты и периода электрических колебаний, временных интервалов и отношения частот. Прибор формирует кодированные сигналы результатов измерений, что упрощает включение в измерительные стенды и системы регистрации.

Варианты обозначения: Ч334А, Ч3-34-А, Ч3 34 А, Ч3-34 А, ЧЗ-34А, ЧЗ-34-А, ЧЗ 34 А, ЧЗ-34 А.

Назначение и области применения

Частотомер Ч3-34А применяют при настройке и контроле радиоэлектронной аппаратуры, в испытательных лабораториях и метрологических подразделениях, а также в автоматизированных измерительных комплексах, где требуется цифровой отсчет и выдача результатов в кодированном виде. Прибор подходит для проверки генераторов, трактов, цифровых узлов синхронизации и систем, работающих в широком диапазоне частот.

Функции и особенности

• автоматическое измерение частоты, периода, интервалов времени и отношения частот;
• выдача кодированных сигналов результатов измерений для последующей регистрации и обработки;
• расширение верхнего диапазона измеряемой частоты до 0,12 ГГц-4 ГГц при подключении блока ЯЗЧ-51;
• работа с синусоидальными и импульсными входными сигналами в широком диапазоне амплитуд;
• высокая стабильность опорного кварцевого генератора, важная для воспроизводимости измерений.

Технические характеристики

Конструкция и эксплуатационные особенности

Ч3-34А выполнен в стационарном корпусе для установки на столе или в составе стойки. Для корректного подключения важно учитывать тип входного сигнала и режим измерения: синусоидальный сигнал допускается в пределах 0,1-100 В, импульсный - 0,5-100 В. Входные параметры различаются по режимам: при измерении частоты используется вход 15 кОм/80 пФ, при измерении периода - 1 кОм/100 пФ, что следует учитывать при согласовании с высокоомными источниками и при работе на верхних частотах.

Преимущества применения

• универсальный набор автоматических измерений для частотно-временного анализа;
• возможность выдачи кодированных результатов для систем регистрации и автоматизации;
• широкий частотный диапазон до 120 МГц с опцией расширения до 4 ГГц;
• стабильная опорная база (±5×10^-9 за сутки) для надежного контроля;
• широкий диапазон допустимых входных уровней для синусоидальных и импульсных сигналов.
