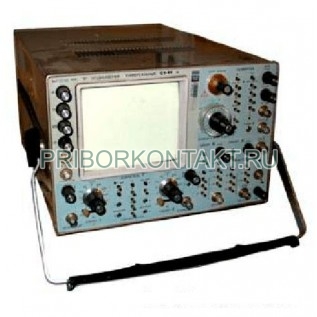

Осциллограф С1-99

Универсальный осциллограф С1-99

С1-99 - универсальный осциллограф для визуального контроля и анализа электрических сигналов в широком частотном диапазоне до 100 МГц. Прибор применяют в лабораториях, на испытательных стендах и в ремонтных подразделениях, когда требуется наблюдать форму импульсов и ВЧ сигналов и оценивать временные параметры по развертке.

Встречающиеся варианты обозначения: С199, С-1-99, С 1 99, c1-99, С-199, С 199, С1 99, c199, c-1-99, c 1 99, c-199, c 1199, c1 99.

Назначение и области применения

Осциллограф С1-99 используют для настройки и диагностики радиоэлектронной аппаратуры, контроля импульсных узлов и измерений в составе стендовых комплексов. Полоса пропускания до 100 МГц делает прибор подходящим для работ с высокочастотными трактами, цифровыми сигналами и быстрыми фронтами.

• наблюдение формы сигналов и выявление искажений в ВЧ и импульсных цепях;
• оценка временных параметров по шкале развертки и сравнение режимов работы устройств;
• оперативная диагностика неисправностей по осциллограммам на ремонте и при наладке.

Функции и особенности

• вертикальный тракт с полосой пропускания до 100 МГц для работы с быстрыми сигналами;
• контроль фронтов с нормируемым временем нарастания переходной характеристики 70 нс;
• нормируемая точность развертки с учетом размера изображения и режима множителя;
• экран с рабочим полем 100×120 для удобного считывания параметров.

Технические характеристики

Конструкция и эксплуатационные особенности

С1-99 выполнен в корпусе настольного типа с экраном, рассчитанным на построение осциллограмм в пределах рабочей области 100×120. При измерениях по времени точность развертки зависит от длины развертки на экране: для получения минимальной погрешности целесообразно формировать изображение в зоне 96-120 мм. При включении множителя развертки учитывают увеличение допускаемой погрешности до ±7%.

Преимущества применения

• широкая полоса пропускания до 100 МГц для ВЧ и импульсных сигналов;
• нормируемое время нарастания ПХ 70 нс, удобное для контроля быстрых переходных процессов;
• понятные допуски развертки в зависимости от размера изображения и режима множителя;
• удобная рабочая область экрана и исполнение, рассчитанное на стендовую эксплуатацию.
