Осциллограф С1-125

С1-125

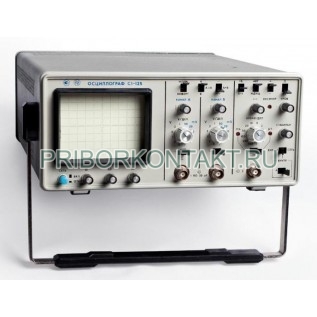

Осциллограф универсальный С1-125

Также этот прибор может называться: С1125, С1 125, c1-125, c1125, c1 125.

С1-125 осциллограф универсальный применяется для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров по шкале экрана электроннолучевой трубки (ЭЭТ) в полосе частот от 0 до 10 МГц.

Сфера применения: при производстве, разработке и эксплуатации радиоэлектронной аппаратуры в лабораторных, цеховых и полевых условия.

Технические характеристики С1-125:

Каналы осциллографов - 2.

Рабочая часть экрана - 80×60 мм.

Ширина линии луча:

- коэффициент отклонения каналов от 2 мВ/дел - не более 0,8 мм;

- коэффициент отклонения каналов от 1 мВ/дел - не более 0,2 мм.

Геометрические искажения - не более 3,5%.

Полоса пропускания - от 0 до 10 МГц.

Минимальная частота следования развёртки, при коэффициенте развёртки 0,1 мкс/дел - не более 1 кГц.

Коэффициент отклонения каналов А и Б (устанавливаются 12 калиброванными ступенями) - от 1 мВ/дел до 5 В/дел.

Пределы погрешности коэффициента отклонения С1-125:

- основная - ±4%;

- допускаемое значение в рабочих условиях - ±6%.

Переходная характеристика

Время нарастания - не более 35 нс.

Выброс С1-125 - не более 6%.

Время установления - не более 170 нс.

Неравномерность:

- на участке установления - не более 6%;

- после времени установления - 2%.

Величина синхронной наводки - не более ±0,2 дел.

Спад вершины при закрытом входе на временном интервале 0,5 мс - не более 5%.

Дрейф луча каждого канала:

- долговременный - не более 2 дел/ч;

- кратковременный - 0,2 дел/мин.

Смещение луча каждого канала:

- из-за входного тока и при переключении переключателя «В/ДЕЛ» - не более 1 дел;

- при инвертировании сигнала в канале А - не более 2 дел.

Перемещение луча по вертикали относительно середины рабочей части экрана - не менее 60 мм (8 дел).

Параметры входа канала вертикального отклонения

При непосредственном входе:

- входное активное сопротивление - 1±0,02 МОм;

- входная емкость - не более 30 пФ.

При делителе 1:10:

- входное активное сопротивление - 1±0,02 МОм;

- входная емкость - не более 12±2 пФ.

Допускаемое суммарное значение напряжения каждого канала:

- при закрытых входах - не более 100 В;

- на открытом входе - не более 90 В;

- с делителем 1:10 - не более 300 В.

Коэффициент развязки между каналами - не менее 2000.

Задержка изображения относительно начала развертки до уровня 0,1 - не менее 30 нс.

Параметры входа канала горизонтального отклонения

Коэффициент развертки - от 0,1 мкс/дел до 500 мс в последовательности 1; 2; 5.

Наличие 5-ти кратной растяжки коэффициентов развертки.

Предел основной погрешности коэффициентов развертки:

- без растяжки - ±4%;

- с растяжкой - ±5%.

Предел погрешности коэффициентов развертки в рабочих условиях:

- без растяжки - ±6%;

- с растяжкой - ±7,5%.

Перемещение луча совмещает начало и конец линии развертки с центром экрана.

Коэффициент отклонения усилителя - не более 0,5 В/дел.

Полоса пропускания усилителя - от 20 Гц до 1 МГц.

Параметры входа X и внешней синхронизации развертки:

- входное активное сопротивление - не менее 0,9 МОм;

- входная емкость - не более 50 пФ.

Синхронизация развертки тракта

Виды:

- внешняя синхронизация;

- синхронизация от канала А;

- синхронизация от канала Б;

- синхронизация от сети.

Внешняя и внутренняя синхронизация осуществляется:

- диапазон частот гармонических сигналов - от 10 Гц до 10 МГц;

- длительность импульсных сигналов - от 0,1 мкс до 0,5 с.

Синхронизация С1-125 в автоколебательном режиме - не менее 50 Гц.

Предельные уровни внутренней синхронизации:

- минимальный уровень - не более 0,8 дел;

- максимальный уровень - не менее 8 дел.

Предельные уровни внешней синхронизации:

- минимальный уровень - не более 0,2 В;

- максимальный уровень - не менее 5 В.

Нестабильность синхронизации - не более 0,2 дел.

Встроенный калибратор осциллографа

Тип сигнала прямоугольных импульсов - меандр.

Частота следования импульсов - 1 кГц.

Амплитуда сигналов - 0,6 В.

Пределы погрешности амплитуды и частоты следования:

- основная - не более ±1%;

- в рабочих условиях - ±1,5%.

Электрическая изоляция цепи питания С1-125:

- испытательное напряжение - 50 Гц;

- амплитудное значение в нормальных условиях - 1,5 кВ;

- амплитудное значение при повышенной влажности - 900 В.

Электрическое сопротивление изоляции цепи питания:

- в нормальных климатических условиях - не менее 20 МОм;

- при повышенной температуре окружающего воздуха - 5 МОм;

- при повышенной влажности окружающего воздуха - 2 МОм.

Электрическое сопротивление между контактом защитного заземления и металлическими частями корпуса - не более 0,5 Ом.

Режимы работы тракта горизонтального отклонения - автоколебательный, ждущий.

Режимы работы тракта вертикального отклонения:

- наблюдение сигнала в канале А;

- наблюдение сигнала в канале Б;

- суммирование сигналов каналов А и Б;

- поочередную или прерывистую коммутацию каналов А и Б;

- изменение полярности сигнала канала А.

Время установления рабочего режима - 15 мин.

Время непрерывной работы - не менее 16 ч.

Среднее время восстановления - не более 4 ч.

Габаритные размеры - 360×260×120 мм.

Масса - не более 4,9 кг.

Условия эксплуатации С1-125:

Рабочая температура окружающей среды - от -30º С до 50º С.

Относительная влажность при температуре 25º С - 98%.

Атмосферное давление - от 400 мм рт.ст. до 780 мм рт.ст.

Напряжение питающей сети:

- постоянное - 27±2,7 В;

- переменное - 115±5,75 В; 220±11 В; 220±22 В.

Частота - 50±1 Гц; 400±10 Гц.

Содержание гармоника - до 5%.

Потребляемая мощность приборов осциллографы С1-125:

- постоянное напряжение - 21 Вт;

- переменное напряжение - не более 35 В·А.

Напряжение индустриальных радиопомех:

- от 0,15 МГц до 0,5 МГц - от 76 дБ до 68 дБ;

- от 0,5 МГц до 6 МГц - от 68 дБ до 60 дБ;

- от 6 МГц до 100 МГц - 60 дБ.

Механические удары многократного действия с пиковым ударным ускорением - 90 м/с².

Ускорение синусоидальной вибрации:

- от 5 Гц до 200 Гц - 19,6 м/с²;

- от 201 Гц до 300 Гц - 14,7 м/с².

Наработка на отказ - не менее 7000 ч.

Гамма-процентный ресурс, при γ - 90% - не менее 10 000 ч.

Гамма-процентный срок службы, при γ - 90% - не менее 10 лет.

Гамма-процентный срок сохраняемости, при γ - 90%:

- для отапливаемых хранилищ - не менее 10 лет;

- для неотапливаемых хранилищ - не менее 5 лет.

Вероятность отсутствия скрытых отказов - не менее 0,9.
