Осциллограф С1-137

С1-137

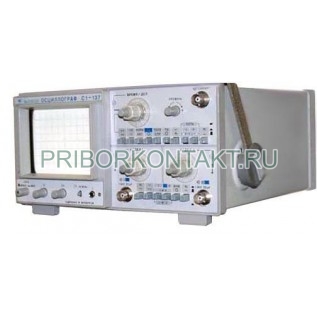

Осциллограф универсальный С1-137

Также этот прибор может называться: С1 137, С1137, c1-137, c1 137, c1137.

С1-137 осциллограф универсальный предназначен для исследования формы электрических сигналов в реальном масштабе времени в диапазоне напряжений от 6 мВ до 40 В (размах, с делителем 1:10 - до 300 В) и длительностью от 50 нс до 2 с в диапазоне частот от 0 Гц до 25 МГц.

Осциллографы С1-137 - портативные приборы, который обеспечивают:

- отображение непрерывных и импульсных сигналов;

- измерение их амплитудных и временных параметров;

- синхронизацию развертки строчным и кадровым синхроимпульсами TV-сигнала.

Область применения универсального осциллографа: ремонт, регулировка и сервисное обслуживание радиоэлектронной аппаратуры в лабораторных, производственных, а также бытовых условиях.

Технические характеристики С1-137:

Рабочая часть экрана - 60×80 мм.

Полоса пропускания - 25 МГц.

Количество каналов - 2.

Диапазон коэффициентов:

- отклонения - от 2 мВ/дел до 5 В/дел;

- с делителем 1:10 - 50 В/дел.

Пределы допускаемой погрешности коэффициентов отклонения:

- каждого из каналов - ±4%;

- с делителем 1:10 - ±5%.

Время переходной характеристики С1-137:

- нарастания - не более 14 нс;

- установления - не более 50 нс;

- при роботе с делителем 1:1 - не более 20 нс.

Неравномерность - не более 3%.

Выброс - не более 9%.

Параметры входа ПХ:

- входное активное сопротивление:

- с непосредственного входа - 1±0,02 МОм;

- с делителем 1:10 - 1±0,02 МОм;

- входная емкость:

- с непосредственного входа - не более 25 пФ;

- с делителем 1:10 - не более 17 пФ.

Возможность 10-кратной растяжки.

Диапазон коэффициентов развертки осциллографа С1-137 - от 200 нс/дел до 200 мс/дел.

Пределы допускаемой основной относительной погрешности коэффициентов развертки:

- без растяжки - ±4%;

- с 10-кратной растяжкой - ±5%.

Внутренняя синхронизация в универсальных осциллографах С1-137:

- диапазон частот - от 10 Гц до 25 МГц;

- максимальный уровень - 8 дел;

- минимальный уровень - 0,8 дел.

Внешняя синхронизация приборов осциллографы С1-137:

- диапазон частот - от 10 Гц до 25 МГц;

- нестабильность - не более 0,2 дел;

- максимальный уровень - 0,5 В;

- минимальный уровень - 5 В.

Наличие режима X-Y - в полосе от 10 Гц до 1 МГц (коэффициент отклонения - не более 10%).

Тип сигнала калибратора - меандр.

Частота следования С1-137 - 1000±15 Гц.

Амплитуда следования - 1±0,015 В.

Гармоники - до 5%.

Габаритные размеры - не более 270×205×375 мм.

Масса - не более 5 кг.

Условия эксплуатации С1-137:

Температура окружающей среды - от 5º С до 40º С.

Относительная влажность воздуха при температуре 25º С - от 30% до 80%.

Напряжение - 220±22 В.

Частота - 50±1 Гц.

Потребляемая мощность - 40 Вт.

Гамма-процентный ресурс, при доверительной вероятности 90% - не менее 10 000 ч.

Среднее время восстановления - не более 120 мин.

Средняя наработка на отказ - не менее 10 000 ч.
