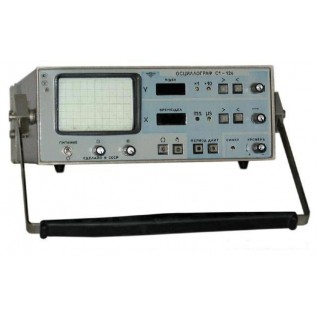

Осциллограф С1-124

Осциллограф С1-124 универсальный (С1124, С-1-124, С 1 124, c1-124, С-1124, С 1124, С1 124, c1124, c-1-124, c 1 124, c-1124, c 11124, c1 124)

Осциллограф С1-124 универсальный предназначен для исследования электрических сигналов путем визуального наблюдения и измерения амплитудных и временных интервалов.

Технические характеристики приборов осциллографы С1-124 универсальные:

Вертикальное отклонение

Полоса пропускания - 0МГц-10МГц;

Время нарастания ПХ - 35нс;

Коэффициент отклонения - 0,01В/дел., 0,02В/дел., 0,05В/дел., 0,1В/дел., 0,2В/дел., 0,5В/дел., 1В/дел., 2В/дел., 5В/дел., 10В/дел.;

Входное сопротивление:

- 1 МОм±0,05 МОм с параллельной емкостью 30пФ±5пФ - при непосредственном входе;

- 10 МОм±1 МОм с параллельной емкостью не более 15пФ с подключенным выносным делителем 1:10.

Горизонтальное отклонение

Коэффициент развертки С1-124 - 0,05мкс/дел., 0,1мкс/дел., 0,2мкс/дел., 0,5мкс/дел., 1мкс/дел., 2мкс/дел., 5мкс/дел., 10мкс/дел., 20мкс/дел., 50мкс/дел., 0,1мс/дел., 0,2мс/дел., 0,5мс/дел., 1мс/дел., 2мс/дел., 5мс/дел., 10мс/дел., 20мс/дел., 50мс/дел.;

Калибратор

Рабочая часть экрана - 40х60мм;

Осциллограф С1-124 сохраняет свои характеристики при электропитании:

- от сети переменною тока напряжением 220В±22В частотой 50Гц±1Гц и 60Гц±1Гц и содержанием гармоник до 5%:

- от сети переменною тока напряжением 115В±5,75В или 220В±11В частотой 400Гц±10Гц и содержанием гармоник до 5%;

- от источника постоянного тока напряжением 27,0В±2,7В;

Мощность, потребляемая осциллографом С1-125 от сети при номинальном напряжении не превышает 25В?А от сети переменного тока напряжением 220В, 21В?А от источника постоянного тока напряжением 27В;

Ток потребляемый от источника постоянного тока при напряжении 27В не превышает 0,8А;

Габаритные размеры - 200х330х80мм;

Масса С1-124 - 4кг.
