Осциллограф С1-128

С1-128

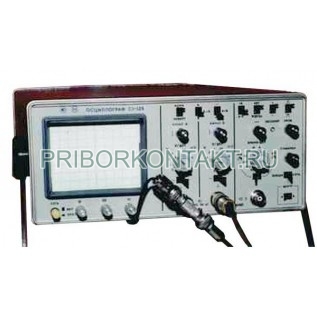

Осциллограф автоматизированный двухканальный С1-128

Также этот прибор может называться: С1128, С1 128, c1-128, c1128, c1 128.

С1-128 осциллограф автоматизированный двухканальный применяется для исследования электрических сигналов путем визуального наблюдения и измерения амплитудных и временных параметров в полосе частот до 25 МГц амплитудой 250 В.

Обеспечивает:

- автоматическую установку размеров изображения сигналов частотой выше 20 Гц;

- цифровое запоминание гармонических сигналов частотой до 1 кГц;

- цифровое запоминание импульсных сигналов длительностью не менее 500 мкс;

- цифровое измерение амплитудных и временных параметров сигналов;

- самодиагностику;

- тестирование;

- наблюдение сигналов по каналам А, Б и суммы А и Б в любом сочетании;

- инвертирование сигнала в канале Б;

- переключение каналов поочередно и прерывисто;

- автоматическое переключение коэффициентов отклонения при подключении делителя 1:10;

- автоматическую выдачу информации о положениях органов управления на экран ЭЛТ.

Технические характеристики С1-128:

Каналы осциллографов - 2.

Рабочая часть экрана - 80×60 мм.

Ширина линии луча - не более 0,8 мм.

Полоса пропускания - от 0 до 25 МГц.

Коэффициент отклонения - от 2 мВ/дел до 10 В/дел.

Пределы погрешности коэффициента отклонения С1-128:

- основная погрешность - ±4%;

- погрешность с делителем 1:10 - ±5%.

Максимально допустимое суммарное значение постоянного и переменного напряжения:

- на закрытом и открытом входах - 100 В;

- с делителем 1:10 - 250 В.

Погрешность измерения напряжения - ±3%.

Переходная характеристика

Время нарастания - 14 нс.

Выброс С1-128 - не более 5%.

Время установления - не более 70 нс.

Неравномерность на участке установления - не более 5%.

Спад вершины - не более 5%.

Входной импеданс:

- при непосредственном входе - 1 МОм;

- с делителем 1:10 - 10 МОм.

Входная емкость:

- при непосредственном входе - 25 пФ;

- с делителем 1:10 - 15 пФ.

Параметры входа канала горизонтального отклонения

Коэффициент развертки осциллографа - от 100 нс/дел до 0,5 с/дел в последовательности 1; 2; 5.

Наличие 10-ти кратной растяжки коэффициентов развертки.

Предел основной погрешности коэффициентов развертки С1-128:

- без растяжки - ±4%;

- с растяжкой - ±5%.

Синхронизация развертки тракта

Источники:

- с сигналом в канале А (Б) в одноканальном режиме работы;

- с сигналом в канале А и Б в двухканальном режиме работы и режиме суммирования сигналов;

- с сигналом от внешнего источника.

Диапазон частот - от 10 Гц до 25 МГц.

Амплитуда внешней синхронизации С1-128 - от 0,2 В до10 В.

Величина изображения (внутренняя синхронизация исследуемым сигналом) - от 0,8 дел до 8 дел.

Встроенный калибратор осциллографа

Тип сигнала импульсов - меандр.

Частота следования импульсов - 1 кГц.

Амплитуда сигналов С1-128 - 0,6 В.

Пределы погрешности амплитуды и частоты следования - не более ±1%.

Погрешность цифрового измерения временных интервалов - ±3%.

Цифровые измерения

Частота сигналов автоматической установки размеров изображения - от 20 Гц.

Запоминания гармонических сигналов С1-128:

- частота - до 1 кГц;

- длительность - не менее 500 мкс.

Погрешность амплитудных и временных параметров сигналов - 3%.

Режимы работы тракта горизонтального отклонения - автоколебательный, ждущий, однократный.

Режимы работы тракта вертикального отклонения приборов осцилографы С1-128:

- канал А при синхронизации развертки от канала А;

- канал Б при синхронизации развертки от канала Б;

- канал А и Б в режиме поочередной или прерывистой коммутации;

- поочередную или прерывистую коммутацию каналов А и Б;

- сложение сигналов каналов А и Б;

- изменение полярности сигнала в канале Б.

Время непрерывной работы - не менее 16 ч.

Габаритные размеры - 360×260×120 мм.

Масса - не более 6 кг.

Условия эксплуатации С1-128:

Рабочая температура окружающей среды - от -10º С до +50º С.

Относительная влажность при температуре 25º С - 98%.

Атмосферное давление - от 450 мм рт.ст. до 780 мм рт.ст.

Напряжение питающей сети:

- постоянное - 27 В;

- переменное - 115±5,75 В; 220±11 В; 220±22 В.

Частота - 50±1 Гц; 400±10 Гц.

Потребляемая мощность приборов осциллографы:

- для постоянного тока - 40 Вт;

- для переменного тока - 65 В·А.
