Осциллограф С1-171

С1-171

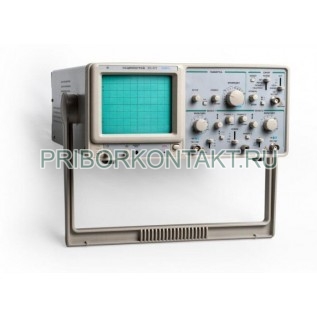

Осциллограф двухканальный С1-171

Также этот прибор может называться: С1171, С1 171, c1-171, c1171, c1 171.

С1-171 осциллограф двухканальный применяется для исследования формы электрических сигналов и измерения, а также контроля параметров сигналов в диапазоне напряжений от 3 мВ до 40 В (до 300 В - с делителем 1:10) и длительностей от 40 нс до 1 с.

Сфера применения: промышленные и научные исследовательские лаборатории, ремонтные мастерские, учебные заведения, радиолюбительская практика.

Технические характеристики С1-171:

Каналы осциллографов - 2.

Рабочая часть экрана - 80×100 мм.

Ширина линии луча - не более 0,8 мм.

Полоса пропускания - от 0 до 60 МГц.

Коэффициент отклонения (12 калиброванных положений):

- норма - от 1 мВ/дел до 5 В/дел (соответственно ряду чисел 1; 2; 5);

- с делителем 1:10 - от 10 мВ/дел до 50 В/дел.

Пределы погрешности коэффициента отклонения С1-171:

- основная погрешность - не более ±3%;

- погрешность с делителем 1:10 - не более ±5%.

Диапазон напряжений:

- норма - от 3 мВ до 40 В;

- с делителем 1:10 - до 300 В.

Длительность - от 40 нс до 1 с.

ПХ и параметры входа канала вертикального отклонения

Виды входов - открытый и закрытый.

Входное активное сопротивление С1-171:

- при непосредственном входе - 1±0,03 МОм;

- с делителем 1:10 - 10±0,3 МОм.

Коэффициент развязки между каналами:

- в диапазоне до 7 МГц - не менее 10 000;

- в диапазоне до 60 МГц - не менее 500.

Параметры входа канала горизонтального отклонения

Наличие 10-ти кратной растяжки коэффициентов развертки.

Коэффициент развертки - от 0,1 мкс/дел до 0,1 с/дел (19 положений соответственно ряду чисел 1, 2, 5).

Возможность увеличения коэффициента развертки от калиброванного значения - в 2,5 раза (плавно).

Пределы погрешности коэффициентов разверток С1-171:

- основная погрешность - не более ±3%;

- погрешность с растяжкой - не более ±5%.

Синхронизация развертки тракта

Источники:

- канал 1;

- канал 2;

- от сети;

- от внешнего источника.

Диапазон частот гармонического сигнала - от 20 Гц до 20 МГц.

Амплитуда внешней синхронизации - от 0,2 В до 10 В.

Нестабильность синхронизации - 0,1 дел.

Встроенный калибратор приборов осциллографы С1-171

Форма сигнала импульсов - прямоугольная (меандр).

Частота следования импульсов - 1±0,03 кГц.

Амплитуда сигналов С1-171 - 2±0,04 В.

Режимы работы тракта вертикального отклонения:

- наблюдение сигналов по каналам 1 и 2;

- наблюдение суммы сигналов каналов 1 и 2;

- наблюдение сигналов каналов поочередно и прерывисто;

- инвертирование сигнала в канале 2;

- просмотр телевизионного сигнала.

Режим работы горизонтального отклонения С1-171 - автоколебательный, ждущий, ТВ-кадр, ТВ-строка, блокировка уровня запуска.

Время непрерывной работы в рабочих условиях - 8 ч.

Габаритные размеры - 360×445×155 мм.

Масса - не более 7,8 кг.

Условия эксплуатации С1-171:

Рабочая температура окружающей среды - от 5º С до 40º С.

Относительная влажность при температуре 25º С - 85%.

Электропитание (напряжение/частота) - 220 В - 50 Гц; 60 Гц.

Потребляемая мощность приборов осциллографы - 50 Вт.
