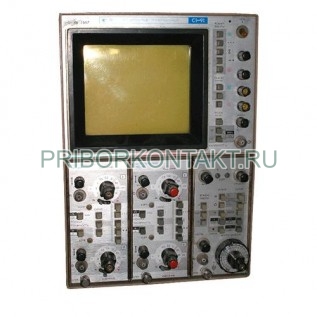

Осциллограф универсальный С1-91/6

Также этот прибор может называться: С1 91/6, С191/6, С1-91-6, С1-91 6, c1-91/6, c191/6, c1 91/6, s1-91/6, s1 91/6, s191/6.

С1-91/6 осциллограф универсальный предназначен для исследования одного или одновременно двух сигналов, воспроизведения их на экране ЭЛТ и измерения вольтамперных характеристик транзисторов и диодов малой и средней мощности.

Сфера применения: радиоизмерительная и вычислительная техника, ядерная физика и другое.

Осциллографы С1-91/6 конструктивно состоят из базового прибора и сменных блоков:

- двухканальный усилитель - Я4С-90;

- блок сдвоенной развертки - Я4С-91;

- блок характериографа - Я4С-92.

Технические характеристики С1-91/6:

Полоса пропускания - от 0 до 100 МГц.

Время нарастания ПХ - 3,5 нс.

Коэффициент отклонения - от 5 мВ/дел до 5 В/дел.

Развертывающее напряжение - от 0,2 В/дел до 50 В/дел.

Контролируемый ток - от 10^-4 мА/дел до 20 мА/дел.

Абсолютная погрешность измерения напряжения и силы тока - 0,4 дел.

Управляющий сигнал:

- ток базы - от 10^-3 мА/ступень до 1 мА/ступень;

- напряжение затвора - от 10^-3 В/ступень до 1 В/ступень;

Погрешность установки управляющего сигнала - 5%.

Максимальная мощность полупроводниковых приборов - 0,8 Вт.

Коэффициенты разверток С1-91/6:

- основной - от 5 нс/дел до 50 мс/дел;

- задержанной - от 20 нс/дел до 5 мс/дел.

Пределы основной погрешности коэффициентов отклонения и разверток - ±4%.

Амплитуда электрических сигналов - от 15 мВ до 200 В.

Длительность электрических сигналов - от 20 нс до 0,5 с.

Потребляемая мощность - 200 В·А.

Питание от сети для осциллографа С1-91/6:

- напряжением - 220±22 В;

- частотой - 50±0,5 Гц.

Габаритные размеры - 232×612×344 мм.

Масса - не более 21 кг.

С1-91/6 обеспечивает одновременное исследование двух (или двух пар) синхронных или несинхронных сигналов в различных амплитудах и временных масштабах, сравнение сигналов по форме при наличии временного сдвига между ними, подсвет исследуемого участка развертки с одновременным изображением его в увеличенном временном масштабе, алгебраическое сложение сигналов, исследование сигналов в X-Y режиме.

Условия эксплуатации:

Температура окружающего воздуха - от +5° С до +40° С.

Относительна влажность воздуха при температуре +30° С - до 85%.
