Осциллограф С7-10А

С7-10А

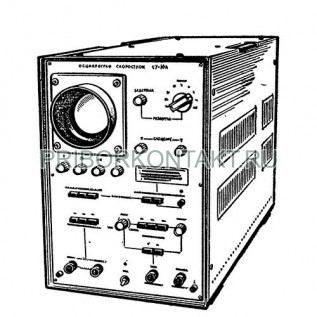

Осциллограф скоростной С7-10А

Также этот прибор может называться: С7 10А, С710А, С7 10 А, С7-10-А, s7-10a, s7 10a, s710a, c7-10a, c7 10a, c710a.

С7-10А осциллограф скоростной предназначен для наблюдения и регистрации повторяющихся и однократных импульсных сигналов и СВЧ колебаний в лабораторных условиях.

Применяются осциллографы С7-10А при исследовании переходных процессов в быстродействующих элементах, при наладке схем быстродействующих вычислительных машин, изучении формы СВЧ колебаний, проведении экспериментальных работ в ядерной физике.

Технические характеристики С7-10А:

Полоса пропускания канала вертикального отклонения - от 0 до 1200 МГц.

Минимальный коэффициент отклонения - 1000 мВ/дел.

Входное сопротивление - 50 Ом.

Полоса пропускания с придаваемой линией задержки - 650 МГц.

Рабочая часть экрана - 40×20 мм.

Время нарастания переходной характеристики канала вертикального отклонения при непосредственном входе - 0,3 нс.

Диапазон калибрования чувствительности С7-10А - 10 мм/В; 5 мм/В; 2 мм/В.

Минимальная амплитуда исследуемого сигнала, при которой обеспечивается точность измерений - 500 мВ.

Минимальная длительность исследуемого временного интервала, при которой обеспечивается точность измерений - 0,2 нс.

Погрешность калибровки амплитуды - ±3%.

Погрешность измерения амплитуд - не более ±10%.

Погрешность измерения временных интервалов - ±10%.

Погрешность коэффициентов отклонения, приведенная к рабочей площади экрана - не более ±10%.

Ширина линии луча:

- при коэффициенте отклонения 200 мВ/мм - не более 200 мкм;

- при коэффициенте отклонения 100 мВ/мм - не более 350 мкм.

Развертка работает в режимах:

- ждущий;

- периодический;

- ВЧ синхронизации.

Диапазон длительности развертки - от 0,25 нс/мн до 100 нс/мн.

Развертка ждущая - от 0,25 нс/см до 100 нс/см.

Коэффициенты развертки С7-10А - 0,25 нс/мм; 0,5 нс/мм; 1 нс/мм; 2 нс/мм; 5 нс/мм; 10 нс/мм; 20 нс/мм; 30 нс/мм; 50 нс/мм; 100 нс/мм.

Погрешность коэффициентов развертки - не более ±10%.

Нестабильность синхронизации при коэффициенте развертки 0,25 нс/мм:

- при импульсных сигналах - менее 0,1 нс;

- при синусоидальных сигналах - менее 0,25 нс.

Тип ЭЛТ - 10ЛО101М.

Коэффициент вертикального отклонения - 100 мВ/мм; 200 мВ/мм; 400 мВ/мм.

Коэффициент стоячей волны входа:

- в полосе частот от 200 МГц до 1000 МГц - не более 1,7;

- в полосе частот от 1000 МГц до 1500 МГц - не более 2,5.

Максимальная частота синхронизации - 200 МГц.

Импульсные сигналы синхронизации для осциллографа С7-10А:

- длительность импульсов - не менее 5 нс;

- длительность фронта - не более 2,5 нс;

- амплитуда - от 0,2 В до 1 В;

- диапазон частот - от 0 до 100 МГц.

Синусоидальные сигналы синхронизации:

- амплитуда - от 0,05 В до 10 В;

- диапазон частот - не более 250 МГц.

Начальная задержка для приборов осциллографы С7-10А - 60 нс.

Регулируемое изменение задержки - 10 нс.

Напряжение калибратора без нагрузки на выходе спирали - 1,5±0,045 В.

Скорость записи - не менее 1000 км/с.

Питание от сети переменного тока:

- частотой - 50±0,5 Гц;

- напряжением - 220±22 В.

Потребляемая мощность - 750 В·А.

Габаритные размеры - не более 345×490×845 мм.

Масса - не более 75 кг.

Высокая чувствительность и широкая полоса пропускания осциллографов С7-10А обеспечивается благодаря применению трубки бегущей волны с системой квадрупольных линз.

Условия эксплуатации С7-10А:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность при +20° С - до 80%.
